Commutateur Ethernet non administrable ET2000

8 portsProfiNetenfichable

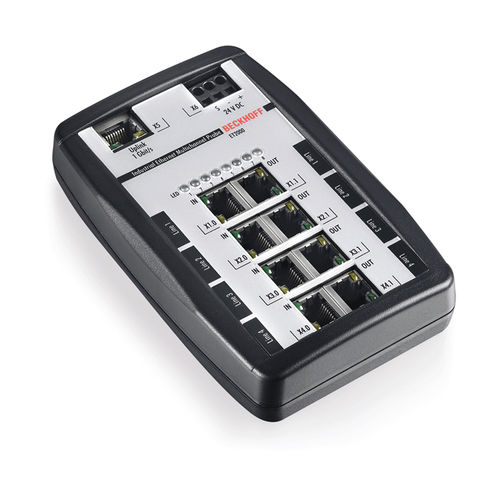

La sonde multicanaux ET2000 de Beckhoff est un matériel polyvalent pour l'analyse de toute solution Ethernet industrielle. Avec ses huit ports, cet appareil permet l'enregistrement synchronisé illimité de jusqu'à quatre canaux indépendants à une vitesse de 100 Mbit/s. Tous les standards Ethernet en temps réel tels que EtherCAT, PROFINET, etc. et les réseaux Ethernet de bureau classiques sont pris en charge. Grâce à sa conception compacte et robuste, l'ET2000 est idéal pour les applications locales sur les machines ou en laboratoire. Les quatre canaux permettent l'enregistrement et l'analyse de réseaux séparés ou de différents points au sein d'un même réseau. Toutes les trames en transit - dans les deux sens - sont dotées d'un horodatage de haute précision dans le matériel de la sonde et copiées sur le port Gbit uplink. La haute résolution de l'horodatage de 1 ns permet une analyse temporelle très précise des segments de réseau connectés. La sonde ET2000 est transparente pour les bus connectés. Grâce au faible retard de cycle de 1 µs, l'influence sur le système est très faible. L'appareil peut être connecté à n'importe quelle interface Gbit Ethernet du côté du PC. Un plug-in pour le moniteur réseau gratuit Wireshark permet d'utiliser ce moniteur réseau pour analyser les enregistrements et les horodatages de haute précision. Nombre de ports/canaux - 8/4 Port de liaison montante - 1 Gbit/s Retard - environ 1 µs Résolution de l'horodatage - 1 ns (canal 0/1) Interface logicielle - WinPcap Taux de transfert de données - ports de sonde : 100 Mbit/s, port de liaison montante : 1 Gbit/s Diagnostics matériels - LED de lien/activité par canal, 1 LED d'alimentation Alimentation - 24 (18...30) V DC, 500 mA, connexion à 3 broches (+, -, PE) Dimensions (L x H x P) - environ 100 mm x 150 mm x 40 mm Température de fonctionnement - 0...+55 °C
