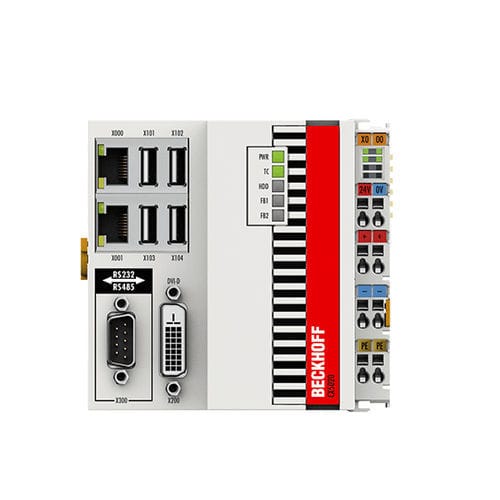

PC embarqué CX50 edries

serveurIntel Atom Z530Intel® Atom Z510

Les appareils de la série CX5000 sont des PC embarqués sans ventilateur, montables sur rail DIN, avec une connexion directe pour les terminaux EtherCAT ou les terminaux de bus. Le concept du boîtier est optimisé pour la robustesse et la compacité ; les différentes parties du boîtier sont en métal (magnésium). Outre les avantages électriques d'un meilleur blindage et d'une meilleure protection contre les décharges électrostatiques, l'utilisateur bénéficie d'une construction en magnésium qui lui permet d'économiser du poids. Le niveau E/S peut être mis en œuvre à la fois avec des bornes d'E/S et des bornes EtherCAT. La connexion d'EtherCAT offre de nombreuses possibilités d'extension. D'autres connexions de bus de terrain maître/esclave (PROFIBUS, CANopen, DeviceNet) ou des interfaces de communication (RS232, RS422/RS485) et tous les autres types de signaux accessibles via EtherCAT peuvent être directement connectés en tant que bornes EtherCAT. Deux ports Gigabit Ethernet indépendants et quatre interfaces USB 2.0 sont disponibles. L'interface DVI-D permet de raccorder un panneau de commande Beckhoff ou un moniteur DVI disponible dans le commerce. Contrairement aux autres familles d'appareils CX, la série CX5000 ne dispose pas d'une possibilité d'extension à l'aide de modules d'extension à gauche. Toutefois, le boîtier de base comporte un emplacement d'option monté en usine. Par exemple, un port série (RS232/RS422/RS485) ou une connexion de bus de terrain avec fonction maître ou esclave peuvent être ajoutés en tant qu'interface optionnelle selon les besoins. La fonction d'esclave EtherCAT mérite une mention particulière. Le CX5000 devient alors un contrôleur local programmable au sein d'un réseau EtherCAT. Le système d'exploitation peut être Windows Embedded CE 6 ou Windows Embedded Standard 2009. Une carte CF interchangeable et compatible avec l'industrie,
