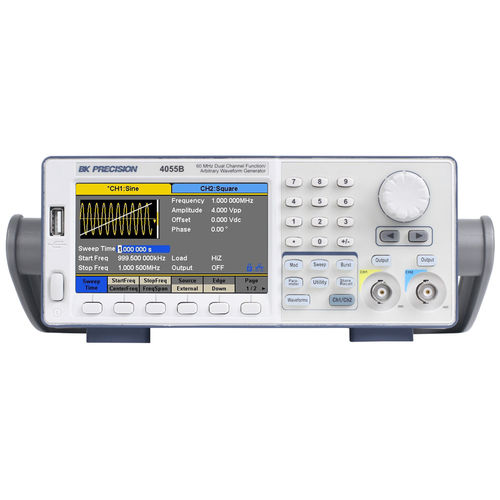

Les générateurs de fonctions et de formes d'ondes arbitraires à deux canaux de la série 4050B sont capables de générer des formes d'ondes sinusoïdales, carrées, triangulaires, impulsionnelles et arbitraires stables et précises. Dotés d'un écran couleur facile à lire et d'une interface utilisateur intuitive avec clavier numérique, ces instruments offrent de nombreuses fonctionnalités, notamment le balayage linéaire/logarithmique, un compteur intégré, des capacités de modulation et de déclenchement étendues, un décalage CC continuellement variable et un générateur de formes d'ondes arbitraires haute performance de 14 bits et 150 MSa/s. Les sorties CH1 et CH2 peuvent toutes deux varier de 0 à 10 Vpp dans 50 ohms (jusqu'à 20 Vpp en circuit ouvert).
générateur de forme d'onde arbitraire 14 bits, 150 MSa/s, 16k points
Deux canaux indépendants avec boutons marche/arrêt de sortie individuels
Fonctions pratiques de copie, de suivi et de combinaison des canaux
Synchronisation de la phase des deux canaux par simple pression sur un bouton
Génération d'ondes carrées à faible gigue pour simuler des signaux d'horloge fiables, générer des déclenchements ou valider des bus de données série
Grand écran couleur LCD de 4,3 pouces
Fonctions de modulation AM/DSB-AM/ASK/FM/FSK/PM/PSK/PWM
Décalage DC variable et rapport cyclique réglable
Déclenchement interne/externe
Mode porte et rafale
196 formes d'ondes arbitraires prédéfinies intégrées
Compteur de fréquence intégré
Fonction de générateur d'harmoniques
LAN, port de périphérique USB (compatible USBTMC) et port hôte USB sur le panneau avant
Connectivité GPIB avec adaptateur USB-GPIB en option
Logiciel PC fourni pour l'édition de formes d'ondes arbitraires
Protection de la sortie contre les courts-circuits
---
