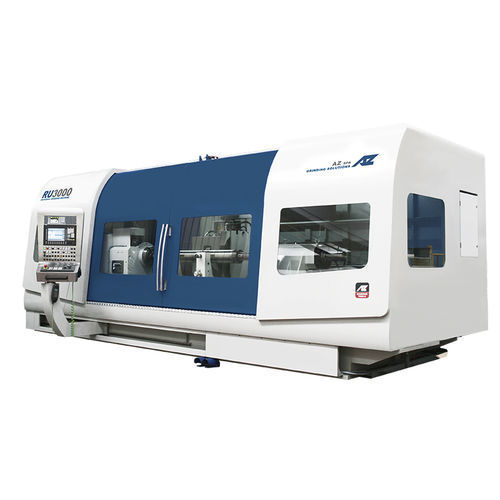

Rectifieuse cylindrique RU3000
pour barres rondesCNCautomatique

rectifieuse cylindrique
rectifieuse cylindrique
rectifieuse cylindrique
rectifieuse cylindrique
rectifieuse cylindrique
rectifieuse cylindrique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Types
cylindrique
Applications
pour barres rondes
Type de commande
CNC, automatique
Autres caractéristiques
de haute précision, de précision, CBN, à grande vitesse, haute performance, multibroche, 6 axes, universelle
Vitesse de broche

Max: 300 rpm
(1 885 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Puissance

24 kW
(32,63 hp)

Distance entre les axes

3 100 mm
(122 in)

Description

La gamme universelle de machines de meulage d'AZ a été conçue pour remplir les conditions d'un large éventail d'applications tels que lesquelles combinez le meulage externe, interne, de visage et de chandelle des composants : axes de transmission, axe de moteur électrique, axes de turbine de gaz et de vent, axes ferroviaires, axes de machines-outils, composants de train d'atterrissage, etc. La proposition de la machine de meulage RU3000 est conçue selon le processus de fabrication des broches. Cette machine de meulage est constituée par une base monolithique de fonte de haute qualité, avec un guide plat et un guide « V » pour le mouvement de la meule de chariot le long de l'axe Z. Les surfaces sont éraflées à la main pour assurer la précision maximum des linéarités et de la planéité en différentes positions de la tête de meule. Le contact entre le meulage du chariot et la base est fait de matière plastique antifriction spéciale (Turcite). L'axe des abscisses de la meule de chariot est fait de fonte de haute qualité, normalisé. Double guide prismatique, avec la lubrification obligatoire pour l'alignement parfait. Les guides directionnels ont de haute résistance aux forces latérales. Le mouvement transversal de la tête de meulage est donné par une précision très haute de la boule de recyclage, conduite par un moteur sans brosse de Siemens. Surveillant la position il est détecté par un encodeur linéaire commandé par commande numérique par ordinateur (axe des abscisses). Le mouvement longitudinal (axe de Z) est donné par une boule préchargée par vis de recyclage. La machine a une meule de double-axe. La tête tourne de 20° et de 200° automatiquement. Le verrouillage de la rotation est constitué par un fixage hydraulique. La rotation de la tête de meulage est de 0° à 140°.

---
