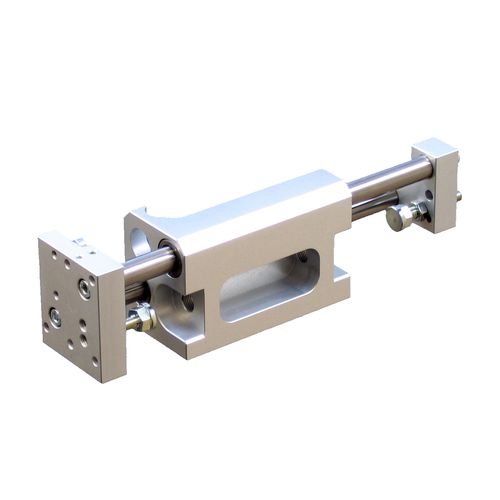

Unité linéaire pneumatique Type 37B
de précisionguidéeréglable

unité linéaire pneumatique
unité linéaire pneumatique
unité linéaire pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
pneumatique
Autres caractéristique
de précision, guidée, réglable
Course

Max: 400 mm
(15,748 in)

Min: 0 mm
(0 in)

Vitesse

0,2 m/s, 1 m/s
(0,66 ft/s, 3,28 ft/s)

Description

Pour vérins pneumatiques ISO Ø16 et Ø25 Guidage sur douilles à billes Butées mécaniques réglables Options : Amortisseurs hydrauliques Plots élastiques Position intermédiaire en sortie Manipulateur réalisé avec vos composants = compétitivité Ces unités linéaires permettent de réaliser toute translation nécessitant précision et rigidité, pour déplacer jusqu’à 15 kg sur 1, 2 ou 3 axes (manipulation, assemblage, chargement, transfert, packaging …). En ajoutant un vérin avec capteurs et limiteurs de débit, des amortisseurs hydrauliques, tous ces composants du fournisseur de votre choix, vous obtenez un module complet répondant généralement aux exigences des panels de fournisseurs (marques imposées), à un prix très compétitif : en effet, ne vendant que la partie guidage de ce manipulateur, celui-ci est classée dans la famille G, sur laquelle nous accordons généralement la meilleure remise. A ceci, vous ajoutez vos propres composants et bénéficiez de vos prix d’achats auprès de vos fournisseurs. Unité de guidage linéaire avec réglage de fin de course Ce type d’unité est comparable à une unité de guidage à billes avec réglage de fin de course. Le réglage de la course se fait par butée mécanique réglable et une position intermédiaire en sortie est possible en option. Le guidage est assuré par 4 douilles à billes, les 2 colonnes sont positionnées en diagonale pour une plus grande compacité et résister aux efforts suivant 2 axes. La tige de vérin est protégée des contraintes par un accouplement flottant avec la plaque avant.
