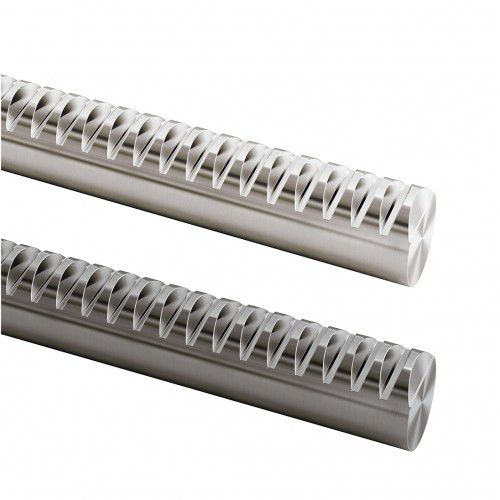

Crémaillère à denture droite HPR series

hélicoïdalede précisionrectifiée

Q6 - Classe de qualité 6 Données techniques : Acier de cémentation selon la norme ATLANTA (29 xx xx0) Acier traité thermiquement selon la norme ATLANTA (29 xx xx5) Dents durcies avec le système ATLANTA haute performance processus de durcissement et de broyage Rectifier sur tous les côtés après le durcissement Erreur de pas totale GTf 1000 ≤ 0,036mm 19°31'42" système de dents hélicoïdales et droites Module 2 à 4 Longueur jusqu'à 2000mm Force d'avance max. par contact de pignon jusqu'à 409,0 kN Q7 - Classe de qualité 7 Données techniques : Acier traité thermiquement selon la norme ATLANTA Dents durcies avec le système ATLANTA haute performance processus de durcissement et sol Rectifier sur tous les côtés après le durcissement Erreur de pas totale GTf/1000 ≤ 0,052mm 19°31'42" système de dents hélicoïdales et droites Module 2 à 10 Longueur 2000 mm Force d'avance max. par contact de pignon jusqu'à 287,0 kN Rack rond Q7 - Classe de qualité 7 Données techniques : Matériel : E TG 88 acc. DIN 17210 Trempé et revenu 800 - 950 N/mm² Profil de sol Erreur totale de pas GTf/1000 ≤ 0,016mm Module 1 à 4 Longueur 2000 mm Force d'avance max. par contact de pignon jusqu'à 13,7 kN
