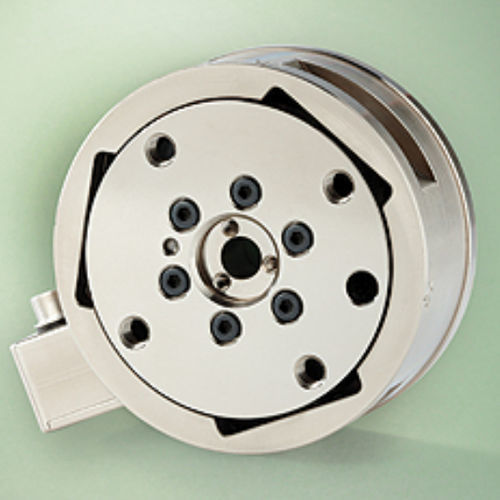

Capteur de force et de couple Gamma

capteur de force et de couple
capteur de force et de couple
capteur de force et de couple
capteur de force et de couple
capteur de force et de couple
Ajouter à mes favoris
Ajouter au comparateur


Description

-Une résistance extrêmement élevée pour un poids réduit : Usiné avec précision à partir d'aluminium aéronautique à haute résistance. Les valeurs maximales de surcharge admissibles sont de 6,9 à 31,6 fois les capacités nominales. -Rapport signal/bruit élevé : Les jauges de contrainte en silicium fournissent un signal 75 fois plus fort que les jauges en feuille conventionnelles. Ce signal est amplifié, ce qui entraîne une distorsion du bruit proche de zéro. -Versions IP60, IP65 et IP68 (10m) disponibles : La version IP60 est destinée à être utilisée dans des environnements poussiéreux. La version IP65 du transducteur est protégée contre les projections d'eau. La version IP68 est submersible en eau douce jusqu'à une profondeur de 10 mètres. Applications typiques -Contrôle de la force en temps réel -Assemblage robotique -Retour haptique -Test de pièces automobiles -Test de prothèses Surcharge monoaxe Fxy - ±1200 N Fz - ±4100 N Txy - ±79 Nm Tz - ±82 Nm Rigidité (calculée) Forces sur l'axe X et l'axe Y (Kx, Ky) - 9.1x106 N/m Force sur l'axe Z (Kz) - 1,8x107 N/m Couple de l'axe X et de l'axe Y (Ktx, Kty) - 1,1x104 Nm/rad Couple de l'axe Z (Ktz) - 1,6x104 Nm/rad Fréquence de résonance Fx, Fy, Tz - 1400 Hz Fz, Tx, Ty - 2000 Hz Spécifications physiques Poids* - 0,255 kg Diamètre* - 75,4 mm Hauteur* - 33,3 mm

---
