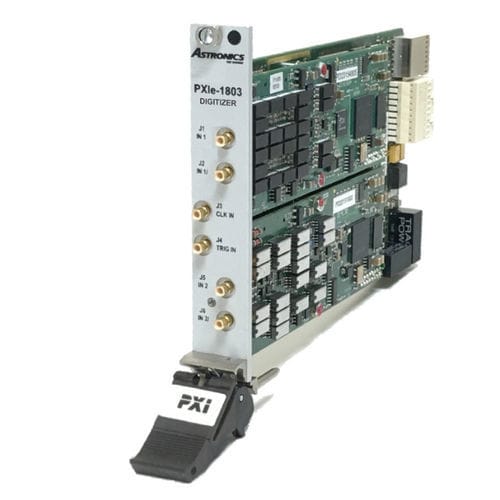

Numériseur jusqu'à 150 MS/s PXIe-1803

1 canal2 canauxanalogique

Le PXIe-1803 d'Astronics Test Systems est un numériseur à 2 canaux. Occupant seulement un emplacement périphérique PXI Express ou un emplacement hybride, ce numériseur offre la meilleure combinaison de vitesse et de plage dynamique disponible pour PXI Express. La référence intégrée assure une haute précision sur un long cycle d'étalonnage Informations sur le produit Intégrité du signal L'une des exigences les plus importantes dans les applications de test et de mesure d'aujourd'hui est la haute qualité du signal. Avec une SFDR exceptionnellement bonne de < 83dB à une porteuse de 1 MHz, le PXIe-1803 d'Astronics Test Systems numérise les signaux avec la plus grande fidélité de sa classification. La précision absolue et relative du courant continu dépasse largement celle des modèles concurrents. Les entrées de signaux sont fournies soit en mode asymétrique, soit en mode différentiel vrai Synchronisation des canaux Les deux canaux du numériseur peuvent être utilisés indépendamment ou en synchronisation. L'acquisition des formes d'onde peut être déclenchée par un niveau analogique sur le canal 1 ou 2, par un déclencheur externe, par un déclencheur PXI ou par un déclencheur logiciel. Haute densité et modularité La petite taille et les hautes performances du PXIe-1803 à deux voies le rendent idéal pour les applications à nombre de voies élevé. Le module peut être synchronisé avec des modules supplémentaires dans un châssis PXI avec des slots hybrides. Cela réduit la taille et le coût du système tout en améliorant la granularité et la maintenabilité du système. Panneau frontal logiciel puissant Le PXIe-1803 est livré avec un panneau frontal logiciel (SFP) qui vous permet de contrôler manuellement le conditionnement du signal frontal, l'horloge et la capture du signal. Le SFP vous permet de visualiser les formes d'onde numérisées dans la fenêtre d'aperçu, fournissant des informations sur les paramètres du signal capturé dans le domaine temporel.
