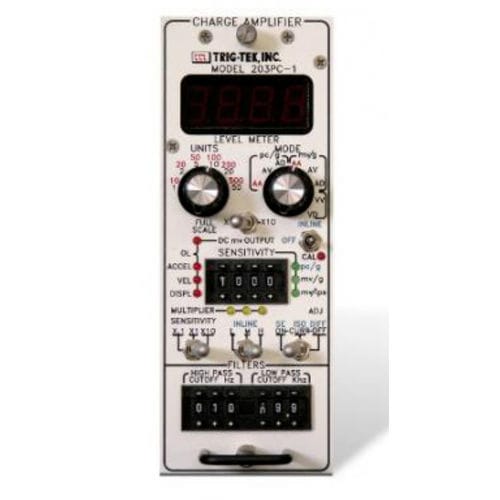

Amplificateur de signal Trig-Tek™ 203PC-1
de chargenumériquerackable

amplificateur de signal
amplificateur de signal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de signal, de charge
Autres caractéristiques
électronique, numérique, DC, rackable
Tension

Max: 230 V

Min: 115 V

Puissance

100 W

Description

Les amplificateurs de charge Trig-Tek™ 203PC-1, -2 fonctionnent avec des accéléromètres à haute température où les effets pyroélectriques peuvent être rencontrés Informations sur le produit Les Trig-Tek™ 203PC-1 et 203PC-2 couvrent la gamme de fréquences de 3 Hz à 40 000 Hz. Ils intègrent doublement le signal de sortie d'accélération de 10 g pour fournir des sorties de vitesse et de déplacement. Une molette de réglage de la sensibilité à quatre positions, associée à un commutateur à bascule à trois positions, permet d'utiliser des capteurs ayant des sensibilités de 0,100 à 199,9 pC/g, mV/g ou mV/ips. Un commutateur "Mode" permet de sélectionner "pC/g" ("AA", "AV" ou "AD"), "mV/g" ("AA", "AV" ou "AD") ou "Vel" (VV ou VD). Le commutateur de sortie CC sélectionne "X1" ou "X10" pour les g, ips ou MIL sur la "Sortie CC" Un signal externe "Cal" peut être sélectionné par un commutateur en façade ou par l'entrée de commande "Cal" (panneau arrière). Un filtre passe-bas a des fréquences de coupure de 100 Hz à 19,9 kHz par pas de 100 Hz, et un filtre passe-haut a des fréquences de coupure de 1 à 999 Hz par pas de 1 Hz. Un compteur numérique en façade affiche des niveaux de pleine échelle (FS) de "10," "20," "50," "100," "200," ou "500" g's Pk ou "1," "2," "5," "10," "20," ou "50" ips ou MILS Pk. Le 203PC est emballé comme un module enfichable. Un châssis à un module et un châssis à six modules sont disponibles Quand "mV/ips" est sélectionné, l'amplificateur fonctionnera avec un capteur de vitesse de type ICP avec le "Curr-On" ou avec un capteur de vitesse standard avec le "Curr-Off" Un commutateur "DC Output" permet de sélectionner soit "X1", "X10", "10 mV/g" ou "100 mV/ips" ou MIL sur la "DC Output" Un signal "External Cal" peut être sélectionné par le commutateur "Mode"/"Units" du panneau avant ou par l'entrée de commande "Cal" (panneau arrière).

---
