Le clapet anti-retour de la série RUF est utilisé dans les endroits où un retour de produit dans les canalisations doit être évité. Ce clapet anti-retour est utilisé dans les brasseries, les industries laitières, chimiques et pharmaceutiques.
Avantages
Coût de maintenance réduit grâce à un roulement robuste et fiable. La vanne comporte peu de pièces.
Conception flexible - la vanne peut être installée horizontalement ou verticalement.
Facilité d'entretien - la conception de la bride intermédiaire permet de retirer facilement la vanne de la ligne.
Joints profilés avec repères d'identification qui éliminent les écarts et facilitent la commande de pièces de rechange.
Résistance au débit/chute de pression minimale
Écoulement régulier grâce au corps de vanne en forme de boule
Pression de réponse minimale à 0,05 bar (0,72 psi)
Section d'ouverture complète à 0,08 bar (1,16 psi)
Conçu pour le nettoyage en place (NEP)
Joint de siège souple

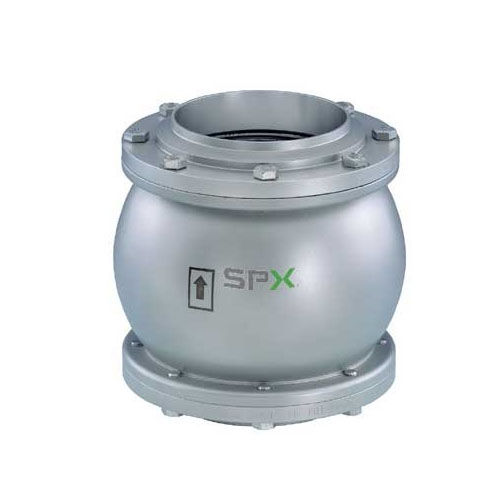

Le clapet anti-retour RUF3 est conçu pour être soudé directement dans les pipelines de traitement
Un clapet anti-retour est utilisé dans les endroits où le retour du produit dans les canalisations doit être évité.
Le clapet s'ouvre par la pression du liquide contre le disque de clapet à ressort. Le processus de fermeture est initié par le ressort préchargé lorsque le liquide s'arrête dans le sens de l'écoulement.
Composants du clapet anti-retour RUF3 :
Bride
Vis de la bride
Joint de bride
Palier de l'arbre
Joint de boîtier
Ressort de pression
Arbre de vanne
Joint de siège
Corps de la vanne
Utilisé pour empêcher le retour des liquides, il peut être utilisé dans de nombreuses industries.
Traitement des produits laitiers
Traitement des brasseries
Transformation de produits pharmaceutiques
Traitement chimique
---
