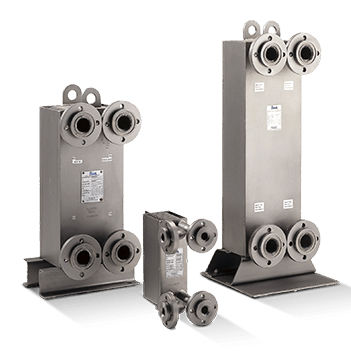

Échangeur de chaleur à plaques soudées Schmidt® SIGMAWIG
liquide / liquideliquide / gazgaz/gaz

échangeur de chaleur à plaques soudées
échangeur de chaleur à plaques soudées
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à plaques soudées
Fluides
liquide / liquide, liquide / gaz, gaz/gaz
Matériau
en acier inoxydable, en titane, en nickel
Autres caractéristiques
haute performance, compact, haute pression, refroidisseur de gaz, basse pression, résistant à la corrosion, sur mesure, pour fluide corrosif, haute température, sanitaire, à condensation, résistant à l'eau de mer, à contre-courant, refroidisseur d'eau, à condensation par eau
Applications
pour l'industrie agroalimentaire, pour l'industrie, pour pompe à chaleur, de vaporisation, pour l'industrie chimique, pour l'industrie pharmaceutique, pour l'industrie pétrochimique, pour réfrigération, pour circuit hydraulique, pour applications marines, pour l'industrie alimentaire et de la boisson, pour produits visqueux, pour l'industrie plastique, pour récupération de chaleur sur gaz d'échappement
Puissance

Max: 10 000 000 W
(34 121 400 BTU/h)

Min: 1 W
(3,41 BTU/h)

Pression de travail

25 bar, 35 bar
(362,59 psi, 507,63 psi)

Température

Max: 300 °C
(572 °F)

Min: -40 °C
(-40 °F)

Description

Notre gamme d'échangeurs de chaleur à plaques entièrement soudées Schmidt SIGMAWIG représente le moyen le plus compact, le plus robuste et le plus rentable de transférer la chaleur dans de nombreuses applications industrielles. Construits entièrement sans joints ou avec un joint de type O-ring entre le paquet de plaques entièrement soudées et le châssis, ils offrent une résistance exceptionnelle à la corrosion. L'échangeur comporte des plaques ondulées qui produisent un flux hautement turbulent dans une véritable direction à contre-courant. Il en résulte une efficacité élevée dans une conception très compacte. En raison de leur taille et de la réduction des matériaux utilisés, les échangeurs de chaleur à plaques soudées peuvent constituer le choix le plus économique en matière de transfert de chaleur. Volume de liquide réduit Dans la conception standard, tous les raccords de tuyauterie sont situés à une extrémité des échangeurs de chaleur. Cela simplifie l'installation et les coûts de maintenance. Souvent, la tuyauterie seule est suffisante pour supporter l'échangeur de chaleur, éliminant ainsi les considérations de support et les coûts de main d'œuvre dans les équipements emballés. Les échangeurs de chaleur à plaques soudées API Heat Transfer ont des canaux d'écoulement étroits et des besoins en volume de liquide réduits. En raison de leur efficacité, ils peuvent être sélectionnés pour utiliser moins de liquide de refroidissement. Construction fiable et robuste La conception de l'échangeur comporte des plaques avec des ondulations conçues par ordinateur dans un "motif en chevron" qui est alterné d'une plaque à l'autre. Cela permet d'obtenir une construction solide et unitaire. Il existe deux options pour incorporer le paquet de plaques soudées dans le cadre de pression. Les ouvertures du paquet de plaques sont reliées aux buses du cadre de pression ou pour les fluctuations fréquentes de température.

---
