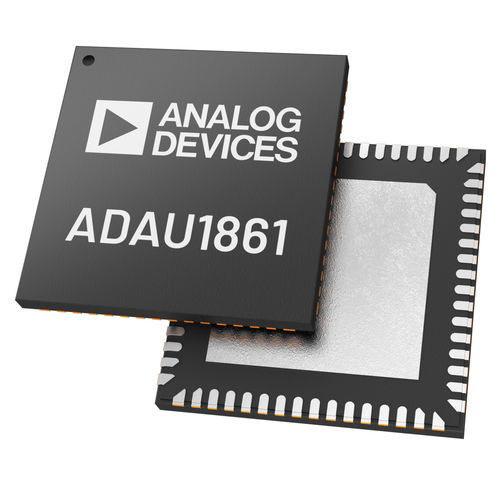

Codec audio ADAU1861

L'ADAU1861 est un codec à trois entrées et une sortie qui intègre deux processeurs de signaux numériques (DSP). Le chemin entre l'entrée analogique, le cœur du DSP et la sortie analogique est optimisé pour une faible latence. APPLICATIONS Systèmes audio automobiles Processeurs d'effets audio numériques Moteur de traitement audio FastDSP programmable Fréquence d'échantillonnage jusqu'à 768 kHz Filtres Biquad, limiteurs, contrôles de volume, mixage Cœur DSP Tensilica HiFi 3z Quadruple MAC par cycle : multiplicateur 24 × 24 bits et accumulateur 64 bits Mode d'alimentation flexible : 24,576 MHz, 49,152 MHz, 73,728 MHz et 98,304 MHz 336 kB de mémoire totale Débogage et traçage JTAG Faible latence, CAN et CNA 24 bits 106 dB SNR (signal à travers l'ADC avec filtre pondéré A) 110 dB SNR combiné (signal à travers le DAC et le casque avec filtre pondéré A) Moteur MAC programmable à double précision pour un égaliseur maximum à 24 étages Taux d'échantillonnage du port série de 8 kHz à 768 kHz retard de groupe de 5 μs (fS = 768 kHz) de l'entrée analogique à la sortie analogique avec dérivation FastDSP (zéro instruction) 3 entrées analogiques différentielles ou asymétriques, configurables en tant qu'entrées de microphone ou de ligne 8 entrées numériques pour microphone Sortie audio différentielle analogique, configurable comme sortie ligne ou pilote de casque 2 canaux de sortie PDM PLL prenant en charge n'importe quel taux d'horloge d'entrée de 30 kHz à 36 MHz convertisseurs de fréquence d'échantillonnage asynchrones (ASRC) à 4 canaux 2 ports audio série à 16 canaux prenant en charge I2S, la correction à gauche, la correction à droite ou jusqu'à TDM16 (TDM12 en mode turbo) 8 interpolateurs et 8 décimateurs avec routage flexible Alimentation AVDD analogique à 1,8 V typique I/O numérique IOVDD à 1,1 V à 1,98 V DVDD numérique de 0,85 V à 1,21 V Casque d'écoute HPVDD_L à 1,2 V à AVDD Interfaces de contrôle/communication
