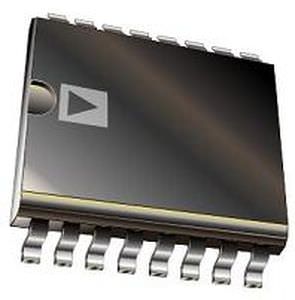

Codec vidéo ADV7202

codec vidéo
codec vidéo
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
vidéo

Description

Le ADV7202 est un Codec à échantillonnage de taux vidéo. Il a la capacité d'échantillonner jusqu'à cinq signaux I/P vidéo NTSC/PAL/SECAM. La résolution du numériseur frontal est de 12 bits ; 2 bits (12 dB) sont utilisés pour le réglage du gain et de l'offset. Le numériseur a un taux de conversion de 54 MHz. Il possède également jusqu'à huit entrées auxiliaires qui peuvent être échantillonnées par un ADC SAR de 843 kHz pour la surveillance du système, etc. L'arrière-plan est constitué de quatre CNA 10 bits qui fonctionnent jusqu'à 54 MHz et peuvent être utilisés pour émettre des signaux CVBS, S-Vidéo, composant YCrCb et RVB. Ce codec prend également en charge l'image sur image grâce à un mux I/P à 3 canaux qui se connecte également aux O/P du DAC. Le ADV7202 peut fonctionner à 3,3 V ou 5 V. Sa construction CMOS monolithique assure une plus grande fonctionnalité avec une faible dissipation de puissance. Le ADV7202 est conditionné dans un petit boîtier LQFP à 64 pattes. numérisation du débit vidéo 10 bits jusqu'à 54 MHz Contrôle de clampage frontal à 3 canaux Jusqu'à cinq canaux d'entrée CVBS, deux composants YUV, trois S-Vidéo, ou une combinaison des deux. Numérisation simultanée de deux canaux d'entrée CVBS. Contrôle AGC (±6 dB) ADC SAR 8 bits auxiliaire à 843 kHz d'échantillonnage donnant jusqu'à huit entrées d'usage général Interface compatible I2C et SPI avec filtre I2C Entrées RVB pour image sur image des CNA RVB Quatre CNA vidéo 10 bits (4:2:2, YCrCb, RVB I/P pris en charge)

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Analog Devices
