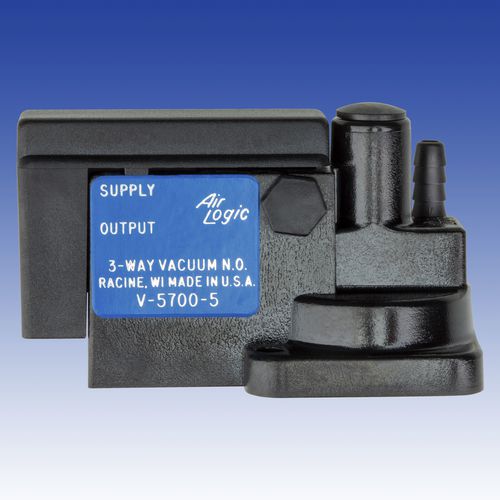

Vanne pilote V-5700 series

à membranepneumatiquepour air

Les vannes 3 voies commandées par le vide appliquent un signal de pression à une membrane à laquelle s'oppose la force d'un ressort. Lorsque la force du signal de vide est plus grande (vide plus profond = plus de force) que la force du ressort, elle atteint son point de consigne (également appelé pression "On"), le mécanisme interne se déplace et change l'état pneumatique. Le signal de pression et le circuit pneumatique sont complètement isolés l'un de l'autre. Le circuit pneumatique est normalement ouvert, ce qui signifie que l'orifice d'alimentation est ouvert à l'orifice de sortie. Lorsque la vanne se déclenche, l'alimentation est coupée et l'orifice de sortie est évacué dans l'atmosphère par l'échappement. Il n'y a pas de connexion disponible sur l'orifice d'échappement. La vanne reste dans cet état jusqu'à ce que le signal de pression descende en dessous de son point de réinitialisation (également appelé pression "Off"). La différence entre la pression "On" et la pression "Off" est définie comme le différentiel ou l'hystérésis de la vanne. Des options préréglées en usine sont disponibles. Veuillez contacter votre vendeur ou distributeur pour obtenir les spécifications et un numéro de pièce personnalisé. Des réglages peuvent être effectués sur le commutateur en retirant le couvercle rond et en tournant la vis à tête plate. Les ajustements dans le sens des aiguilles d'une montre augmenteront le point de consigne. Les ajustements dans le sens inverse des aiguilles d'une montre abaisseront le point de consigne (sur la pression). Il n'est pas recommandé de régler les vannes 3 voies préréglées. Ne retirez pas la vis à tête plate au-delà du niveau du corps.
