POUR LE TRANSPORT ET LA COMPRESSION SANS HUILE DE L'AIR ET DES GAZ

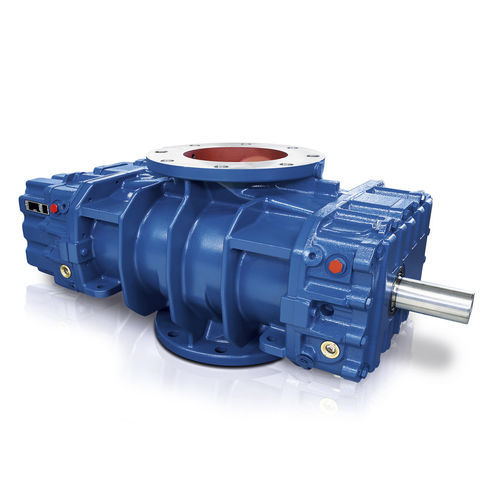

Etage de soufflage robuste à 3 lobes pour la construction d'installations. Convient à une large gamme d'applications. Disponible en standard en 22 tailles (GM 3 S à GM 1080 L).
CONCEPTION
Soufflante avec rotors à 3 lobes et deux canaux de préadmission coulés dans la partie du cylindre côté refoulement pour minimiser le bruit en réduisant les pulsations. Boîtier nervuré et refroidi par air. Cylindre de la soufflante non divisé jusqu'à GM 400 L. A partir de GM 430 S, les cylindres sont divisés horizontalement. Jusqu'à GM 80 L, les pieds de la soufflerie sont boulonnés, les tailles supérieures sont coulées. Alimentation en huile de lubrification par barbotage.
MATÉRIAUX
Pièces du carter (cylindre, plaques latérales, carter d'engrenage et couvercle du carter) en GG-20. Arbres en C 45 N et rotors en C 45 N (GM 3 S jusqu'à GM 80 L) les arbres et les rotors sont forgés en une seule pièce. Pour les tailles GM 90 S et GM 130 L, les pistons et les arbres sont coulés en une seule pièce EN-GJS-500-7 (GGG50). Rotors en EN-GJS-400-15 (GGG40). (GM 150 S jusqu'à GM 1080 L) pignons de distribution hélicoïdaux en 16 Mn Cr 5E. Si vous avez des questions concernant d'autres matériaux, veuillez nous contacter.
JOINTS D'ARBRE
Etanchéité de la chambre de transport par 4 joints labyrinthes à piston avec bagues d'étanchéité à l'huile à chaque extrémité de l'arbre. Sur demande, 4 joints labyrinthes à bague d'étanchéité radiale et à bague de piston sont disponibles. Etanchéité de l'arbre d'entraînement par bague d'étanchéité radiale. En cas de conception étanche au gaz de l'arbre d'entraînement, 2 bagues d'étanchéité radiales sont utilisées avec un collecteur de graisse intermédiaire.
---
