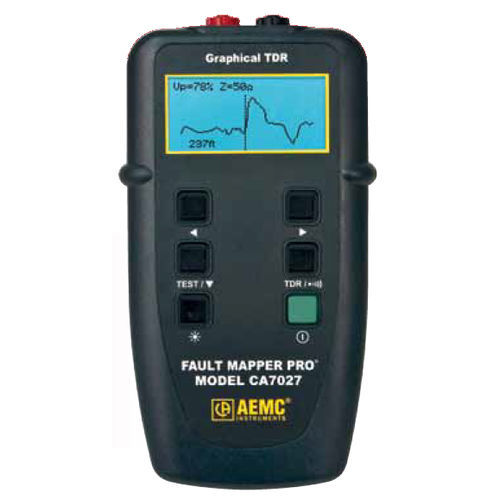

Réflectomètre temporel CA7027

portable

Le Fault Mapper Pro® modèle CA7027 est un réflectomètre graphique TDR (Time Domain Reflectometer) portable conçu pour identifier et localiser les défauts sur les câbles d'alimentation et de communication, avec accès à une seule extrémité. Le Fault Mapper Pro® mesure la longueur du câble et indique la longueur et la distance des défauts de câble dans une plage de 3 à 6000 m sur pratiquement n'importe quel type de câble. Il injecte une série d'impulsions dans le câble testé. La vitesse à laquelle les impulsions se déplacent est déterminée par le type de câble, et est connue sous le nom de vitesse de propagation (Vp) du câble. La vitesse de propagation est réglable entre 1 % et 99 %, ce qui permet un étalonnage précis du câble testé. Caractéristiques techniques Portée (@ Vp=70%) - 23, 49, 98, 197, 394, 820, 1640, 3280, 6560, 9850, 19000 ft (contrôle manuel de la portée) Précision - 1% ± de la plage Résolution - Environ 1 % de la plage sélectionnée Longueur minimale du câble - 0,5 m (1,5 ft) Vitesse de propagation (Vp) - Réglable de 1 à 99 % Impulsion de sortie - 5V (crête à crête) en circuit ouvert Impédance de sortie - 25, 50, 75, 100Ω (sélectionnable) Vitesse de balayage - 2 balayages/seconde ou balayage maintenu Résolution de l'affichage - LCD graphique 128x64 pixels Rétro-éclairage - électroluminescent bleu Générateur de tonalité - Oscillant de 810 à 1110 Hz Récepteur de tonalité/traceur de câble - Modèle TR03 - Disponible en tant qu'accessoire (non inclus) Protection de tension - 250VAC Source d'alimentation - 4 piles alcalines AA de 1,5 V (incluses) Arrêt automatique - Sélectionnable 1 ,2 ,3, 4 minutes ou désactivé Dimensions - 6,5 x 3,5 x 1,5" (165 x 90 x 37 mm) Poids - 350 g (12 oz) Température de fonctionnement - 14 à 122°F (-10° à 50°C) Température de stockage - 4 à 158°F (-20 à 70°C) Indice de protection contre les intrusions (IP) - IP54 EMC - EN 61326-1 Conformité aux normes de sécurité - IEC 61010-1, EN 60950
