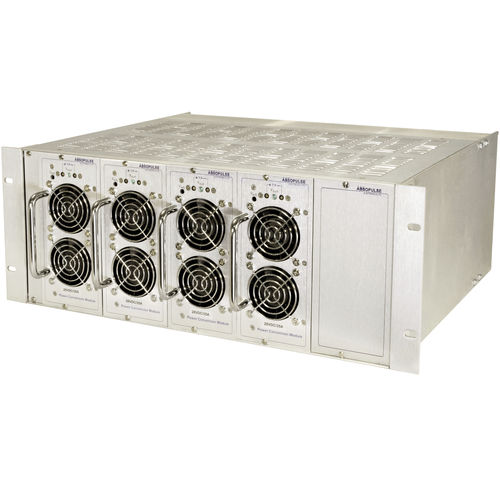

Alimentation électrique AC/DC PFC-419F-5K-4U19 Series

à sorties multiplesà découpagerackable

5kW, système d'alimentation du Support-bâti AC-DC avec 1kW, PFC-entrée, modules embrochables de chaud-échange La série PFC-419F-5K-4U19 est un 5kW, système d'alimentation du support-bâti AC-DC avec l'entrée de PFC. Le système est construit avec jusqu'à cinq modules d'alimentation de l'énergie 1kW embrochables assemblés dans un 4U X 19" x 15" carte-cadre. Chaque 4U X 16HP X module de périphérique prêt à brancher de 304 millimètres a une diode intégrée de redondance pour la connexion parallèle ou l'opération N+1 superflue, y compris la chaud-insertion/chaud-échange. La diode de redondance tient compte également pour qu'une batterie soit reliée à la sortie pour des buts de secours. Le système PFC-419F-5K-4U19 entièrement chargé fournit un maximum de 5kW ou de 4kW avec la redondance N+1. Chaque module embrochable utilise un facteur de puissance a corrigé l'entrée et une étape suivante de moitié-pont pour convertir la tension universelle de C.A.-entrée (95-264Vac) en 24Vdc, 48Vdc, 110Vdc ou 125Vdc. Les tensions faites sur commande d'entrée-sortie sont disponibles. Les modules incluent une alarme d'échouer de module avec la sortie de coupleur optique, ont récapitulé dans une alarme simple de la forme C sur la carte mère d'étagère. Le panneau avant de chaque module inclut un résultat SUR l'indicateur de LED. Les points test de mesure pour surveiller des potentiomètres de tension de sortie et d'ajustement de tension sont disponibles comme options.
