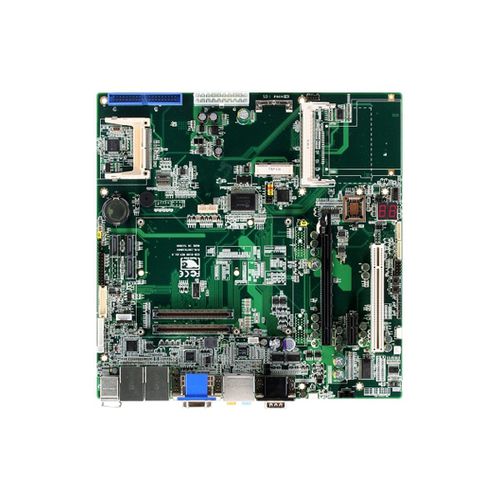

Carte-support COM Express ECB-916M Rev. B1.1

Vue d'ensemble La ECB-916M Rev.B11 est une carte à facteur de forme microATX supportant les modules COM Express Type 1 et Type 2. Les cartes porteuses standard AAEON peuvent être utilisées dans leur configuration par défaut ou comme point de départ pour la conception d'une carte porteuse personnalisée, réduisant ainsi le coût et le temps de développement. Les utilisations courantes d'un support standard sont la preuve de concept et la validation logicielle, ce qui donne à tout projet une longueur d'avance pour améliorer le délai de mise sur le marché. Le ECB-916M Rev.B11 offre quatre ports série, un port parallèle, quatre ports USB, un clavier/souris PS2 et une E/S numérique programmable 8 bits. Pour tirer pleinement parti des interfaces à haut débit d'aujourd'hui, le ECB-916M inclut PCI-Express〔x16〕, PCI-Express〔x1〕, ExpressCard, Mini Card, PCI standard, ainsi qu'un Mini PCI. Les besoins de stockage sont satisfaits avec un canal PATA, quatre connecteurs SATA, un connecteur de lecteur de disquette et un emplacement CompactFlash Type II. Véritable plate-forme de validation complète et polyvalente, la ECB-916M Rev.B11 prend en charge les entrées d'alimentation AT et ATX. Avec 7.1 canaux audio et des interfaces d'affichage VGA/ LVDS/ TV-out, le ECB-916M Rev.B11 offre une expérience multimédia riche, ce qui en fait la plate-forme idéale pour tout marché.
