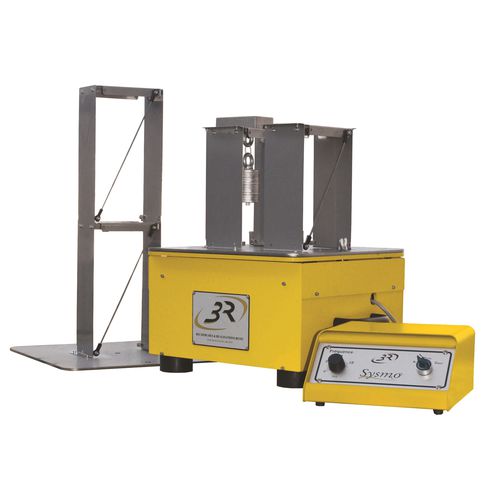

Capteur sismique SYSMO

Objectifs pédagogiques : Faire comprendre aux élèves le lien entre la fréquence des séismes et leur dangerosité. Létude des structures complexes de génie civil est primordiale pour assurer la sécurité et la pérennité des ouvrages. Ce banc dessai permet détudier plusieurs solutions techniques à adopter sur les structures face à des secousses sismiques : le système de masse accordée, le renforcement de la structure, la hauteur, et les appuis néoprène. Le plateau tournant permet de visualiser leffet de la sollicitation pour différents angles dincidences de lexcitation. Les éléments de structure amovibles permettent de visualiser leur efficacité pour lutter contre les effets des séismes. caracteristiques: Bâti lourd en tôle mécano soudée laquée, monté sur plots antivibratoires Plateau oscillant sur supports élastiques, avec plateau tournant indexable Excitateur à fréquence réglable de 0 à 20Hz, amplitude 5mm Différentes structures en tôle représentant un bâtiment, avec planchers, contreventements, suspension, masse pendulaire et tirants amovibles Boîtier de commande avec sectionneur, bouton marche/arrêt, réglage de la fréquence (0 à 20 Hz) Alimentation 230V 50Hz 0.25kW Dimensions : L= 400 x l=400 x h= 220 mm Poids : environ 40 kgInterface PC Simulateur de séismes
