AIGUILLAGE du JOINT bidirectionnel TITE de VORTEX®
L'aiguillage bidirectionnel de Tite de joint de Vortex® est conçu pour l'usage dans des applications d'écoulement par gravité où le matériel peut être aiguillage d'une source à l'une ou l'autre de deux destinations. modèle à trois voies disponible.
L'aiguillage de Tite de joint offre une porte d'accès démontable pour le remplacement des joints de lame et d'axe. On a éliminé tous les rebords internes pour favoriser la propreté. La conception supérieure de l'aiguillage de Tite de joint favorise l'efficacité, la longévité, et la longue durée de vie.
Caractéristiques de valve
- Taille/options ennuyées : diamètre de 100mm à de 750mm rond, carré, ou rectangulaire
- Médias : Poudre, granules, Granulars
- Options de raccordement : Bride standard de SVC, norme ANSI, DIN, JIS, ou brides faites sur commande
- La température de médias : Jusqu'à 82°C continu au service 121°C intermittent, modifications jusqu'à 204°C continu au service 232°C intermittent
- Pression de médias : 0 barg, écoulement par gravité seulement
- Options de construction en métal : 304 ou acier inoxydable 316L, et acier du carbone
- Options de matériau de joint/siège : Le nylon, l'ANIMAL FAMILIER, UHMW, verre a rempli teflon, caoutchouc normal, Kryptane, et/ou caoutchouc de silicium
- Options d'entraînement/mise en action : Double cylindre temporaire d'air, déclencheur électrique, ou levier de main
- Confirmation de position : Commutateur tubulaire magnétique, commutateur de proximité, ou commutateur mécanique
- Conformité/approbations : CE, ATEX, FDA
- Utilisation d'industrie : Plastiques, Petrochem, produits chimiques, nourritures, minerais, textiles, agriculture
|
|
|
|
|
|
LIGNE AIGUILLAGE de MONTAGE EN ÉTOILE bidirectionnelle de SÉRIE de QUANTUM de VORTEX®
La ligne aiguillage de montage en étoile de série de Vortex® Quantum de brevet en instance est spécifiquement machinée pour manipuler les solides en bloc secs dans le vide ou pour diluer des systèmes de transport pneumatique de phase avec des pressions jusqu'à 15 psig (1 barg).
Un orifice de plein écoulement fournit le transport sans restriction du matériel sans le disque ou les rebords pour empêcher l'écoulement. Le siège d'aiguillage et les joints vivre-chargés sont protégés de l'abrasion par une insertion en métal, qui fournit l'action de cisaillement supérieure.
La ligne aiguillage de montage en étoile est conçue pour éliminer des problèmes, te permettant de répondre à vos objectifs en augmentant la production, alors que des coûts décroissants de travail et d'équipement.
Caractéristiques de valve :
- Taille/options ennuyées : pipe de diamètres de 50mm à de 125mm, tube de 50mm à de 150mm. Consulter l'usine pour la pipe de 150mm à de 300mm, modèles de tube de 200mm à de 300mm
- Médias : Poudre, granules, Granulars
- Options de raccordement : Norme ANSI, DIN, JIS, ou accouplements de compression
- La température de médias : Jusqu'à 82°C continu au service 121°C intermittent, modifications jusqu'à 204°C continu au service 232°C intermittent
- Pression de médias : -0.1 MPA de MPA +0.1, 1 barg, 15 psig, selon la taille
- Options de construction en métal : 304 ou acier inoxydable 316L, aluminium, et/ou acier du carbone
- Options de matériau de joint/siège : Le nylon, l'ANIMAL FAMILIER, UHMW, verre a rempli teflon, caoutchouc normal, et/ou caoutchouc de silicium
- Options d'entraînement/mise en action : Double cylindre temporaire d'air, déclencheur électrique, volant de commande, ou Chainwheel
- Détection de position : Commutateur tubulaire magnétique, commutateur de proximité, ou commutateur mécanique
- Conformité/approbations : CE, ATEX, FDA
- Utilisation d'industrie : Plastiques, produits pétrochimiques, produits chimiques, nourritures, minerais, textiles, agriculture
|
|

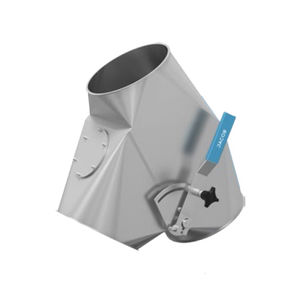

différentes versions pour produits granuleux, fins ou air
exécution manuelle ou pneumatique ou électrique
symétrique ou asymétrique
ø 100 à 630
acier peint ou inox
raccordement par collier ou à brides
norme ATEX
|
|
|

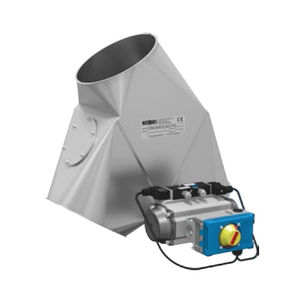

Boîtes à clapet avec collet, symétrique, avec vérin rotatif pneumatique, avec électrovanne 5/2 voies bistable et 2 fins de course, câblés complètement dans le boîtier des fins de course.
|
|
CARACTERISTIQUES TECHNIQUES
Axe monté sur roulements à billes
Bouchon de visite : acier galvanisé
Volet démontable avec étanchéité à pression constante par joint dynamique haute résistance
Finition standard : peinture monocouche
|
|
CARACTERISTIQUES TECHNIQUES
Axe monté sur roulements à billes
Bouchon de visite : acier galvanisé
Volet démontable avec étanchéité à pression constante par joint dynamique haute résistance
Finition standard : peinture monocouche
|
|
Les vannes de coupure 3/2 à actionnement électro-pneumatique, pneumatique ou manuel servent à pressuriser ou dépressuriser rapidement une installation.
La version manuelle permet une neutralisation mécanique grâce à un cadenas pour éviter toute mise en air accidentelle lors d'une intervention sur l'installation.
|
|
|
|
|
|
KTM lance une ligne complète des robinets à tournant sphérique pour des applications de grave-service aux industries chimiques et pétrochimiques. Les types incluent le flottement et le tourillon, à trois voies, le détournement et la commande avec les produits premiers de spécialité avec les configurations uniques. Le produit de KTM comporte plusieurs conceptions de propriété industrielle de siège offrant un éventail de gammes de performances ; le copolymère du l'E-Siège PTFE/PFA, le siège à hautes températures de Gratite avec l'interruption serrée et le Metaltite metal le siège.
Robinets à tournant sphérique
Classe de grandeur de 1/2 " - 36 "
Chaîne de pression de la norme ANSI 150 à 2500
Température ambiante de -318°F à 932°F (- 194°C à 500°C)
Soupapes de commande
Classe de grandeur de 1 " - 20 "
Chaîne de pression de la norme ANSI 150 à 300
Température ambiante de -20°F à 932°F (- 28°C à 500°C)

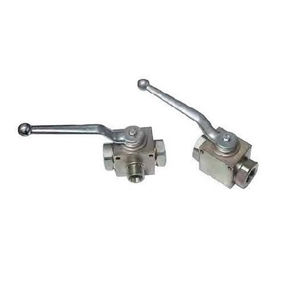

valves à trois voies
Classe de grandeur de 1/2 " - 12 "
Chaîne de pression de la norme ANSI 150 et 300
Température ambiante de -20°F à 932°F (- 28°C à 500°C)
|
|
|
|
|
|
AIGUILLAGE du JOINT bidirectionnel TITE de VORTEX®
L'aiguillage bidirectionnel de Tite de joint de Vortex® est conçu pour l'usage dans des applications d'écoulement par gravité où le matériel peut être aiguillage d'une source à l'une ou l'autre de deux destinations. modèle à trois voies disponible.
L'aiguillage de Tite de joint offre une porte d'accès démontable pour le remplacement des joints de lame et d'axe. On a éliminé tous les rebords internes pour favoriser la propreté. La conception supérieure de l'aiguillage de Tite de joint favorise l'efficacité, la longévité, et la longue durée de vie.
Caractéristiques de valve
- Taille/options ennuyées : diamètre de 100mm à de 750mm rond, carré, ou rectangulaire
- Médias : Poudre, granules, Granulars
- Options de raccordement : Bride standard de SVC, norme ANSI, DIN, JIS, ou brides faites sur commande
- La température de médias : Jusqu'à 82°C continu au service 121°C intermittent, modifications jusqu'à 204°C continu au service 232°C intermittent
- Pression de médias : 0 barg, écoulement par gravité seulement
- Options de construction en métal : 304 ou acier inoxydable 316L, et acier du carbone
- Options de matériau de joint/siège : Le nylon, l'ANIMAL FAMILIER, UHMW, verre a rempli teflon, caoutchouc normal, Kryptane, et/ou caoutchouc de silicium
- Options d'entraînement/mise en action : Double cylindre temporaire d'air, déclencheur électrique, ou levier de main
- Confirmation de position : Commutateur tubulaire magnétique, commutateur de proximité, ou commutateur mécanique
- Conformité/approbations : CE, ATEX, FDA
- Utilisation d'industrie : Plastiques, Petrochem, produits chimiques, nourritures, minerais, textiles, agriculture
|
|
|
|
|
|
LIGNE AIGUILLAGE de MONTAGE EN ÉTOILE bidirectionnelle de SÉRIE de QUANTUM de VORTEX®
La ligne aiguillage de montage en étoile de série de Vortex® Quantum de brevet en instance est spécifiquement machinée pour manipuler les solides en bloc secs dans le vide ou pour diluer des systèmes de transport pneumatique de phase avec des pressions jusqu'à 15 psig (1 barg).
Un orifice de plein écoulement fournit le transport sans restriction du matériel sans le disque ou les rebords pour empêcher l'écoulement. Le siège d'aiguillage et les joints vivre-chargés sont protégés de l'abrasion par une insertion en métal, qui fournit l'action de cisaillement supérieure.
La ligne aiguillage de montage en étoile est conçue pour éliminer des problèmes, te permettant de répondre à vos objectifs en augmentant la production, alors que des coûts décroissants de travail et d'équipement.
Caractéristiques de valve :
- Taille/options ennuyées : pipe de diamètres de 50mm à de 125mm, tube de 50mm à de 150mm. Consulter l'usine pour la pipe de 150mm à de 300mm, modèles de tube de 200mm à de 300mm
- Médias : Poudre, granules, Granulars
- Options de raccordement : Norme ANSI, DIN, JIS, ou accouplements de compression
- La température de médias : Jusqu'à 82°C continu au service 121°C intermittent, modifications jusqu'à 204°C continu au service 232°C intermittent
- Pression de médias : -0.1 MPA de MPA +0.1, 1 barg, 15 psig, selon la taille
- Options de construction en métal : 304 ou acier inoxydable 316L, aluminium, et/ou acier du carbone
- Options de matériau de joint/siège : Le nylon, l'ANIMAL FAMILIER, UHMW, verre a rempli teflon, caoutchouc normal, et/ou caoutchouc de silicium
- Options d'entraînement/mise en action : Double cylindre temporaire d'air, déclencheur électrique, volant de commande, ou Chainwheel
- Détection de position : Commutateur tubulaire magnétique, commutateur de proximité, ou commutateur mécanique
- Conformité/approbations : CE, ATEX, FDA
- Utilisation d'industrie : Plastiques, produits pétrochimiques, produits chimiques, nourritures, minerais, textiles, agriculture
|
|
différentes versions pour produits granuleux, fins ou air
exécution manuelle ou pneumatique ou électrique
symétrique ou asymétrique
ø 100 à 630
acier peint ou inox
raccordement par collier ou à brides
norme ATEX
|
|
|
Boîtes à clapet avec collet, symétrique, avec vérin rotatif pneumatique, avec électrovanne 5/2 voies bistable et 2 fins de course, câblés complètement dans le boîtier des fins de course.
|
|
CARACTERISTIQUES TECHNIQUES
Axe monté sur roulements à billes
Bouchon de visite : acier galvanisé
Volet démontable avec étanchéité à pression constante par joint dynamique haute résistance
Finition standard : peinture monocouche
|
|
CARACTERISTIQUES TECHNIQUES
Axe monté sur roulements à billes
Bouchon de visite : acier galvanisé
Volet démontable avec étanchéité à pression constante par joint dynamique haute résistance
Finition standard : peinture monocouche
|
|
|
|
|
|
MEP-A est une série de soupapes de sûreté pour des presses et des groupes d'une manière pneumatique de action de sujet de sûreté ; ils sont 3 way/2 composants actifs de la position OR pour la commande à simple effet pneumatique comprimée de déclencheurs.
Pour réaliser leurs fonctions de sûreté selon des normes efficaces, telles qu'en 692 pour des pays de l'ECO, ces valves doivent être redoundant (double-corps) et équipé d'un dispositif dynamique de surveillance d'échec.
Elles s'étendent maintenant dans quatre modèles du diamètre nominal 10 40, tous avec l'approbation de la BG.
Accomplissement
MEP-A sont double-corps redoundant, valves d'une manière pneumatique actionnées parallèles de flux, évaluées pour limiter, en cas de défaut de fonctionnement, la pression résiduelle aux valeurs au-dessous de 3% de la pression d'admission.
Leur sûreté dynamique inhérente d'opération de valve de blocs de système de surveillance au cas où une fuite intérieure se produirait, aussi si très bas et non discernable par les sondes de position habituelles.
Une différence de phase entre les deux corps de quelques dixièmes d'une seconde cause le verrouillage d'individu de la valve, qui ne peut pas être insérée en arrière jusqu'à ce que le fonctionnement sûr en position de repos soit reconstitué (échappement scellé et parallèle de la livraison des deux corps).
La remise est automatique quand la fonction normale est reconstituée en position de tenir prêt.
Un système de surveillance auxiliaire avec la remise manuelle peut être enclenché par deux manos-contact, fournis comme option, montée sur les raccordements appropriés.
|
|
2, valve 3 gauche
série 4S1
4.5
M (D) 3SA1
46
(petite valve pneumatique)
M3GA
156
série 4G
4.0 à 16
MN3GA
248
Pilote actionné
valve molle de bobine
MN3S0
4.0
Série MN4S0
368
Un type latéral de solénoïde
MT3S0
3.0
série 4K
M3KA
516
M3MA0
série de 3M
0.1 à 0.5
686
(petite valve pneumatique)
M3MB0
À action directe
reniflard
M3PA
1.9 à 5.4
série 3P
710
M3PB
B * P51
742
Pilote actionné
Série de P/M/B
0.45 à 0.84
reniflard
(valve pneumatique miniature)
N * P512/3/4
746
|
|
|
Ces valves 3/2-way normalement fermées dans la conception de base-support sont disponibles comme série complète dans les tailles 4, 8, 12 et 30 (orifices de sortie G 1/2 à G 2, des deux côtés pour plus de flexibilité sifflante). les valves offrent les caractéristiques de conception de la technologie bien-prouvée de reniflard de ROSS et sont conformes entièrement aux critères appropriés d'en 692 DIN aussi bien qu'en 954 (chat DIN. 3 et 4). Les valves fournissent la surveillance dynamique, cyclique et interne pendant chaque mouvement de déclenchement et relâchant. Des valves de DM2 ont été approuvées par Deutsche Berufsgenossenschaft (BG-PRÜFZERT, MHHW, CERT. - No.s 06 008/06 021).
|
|
|
|
|
|
La nouvelle mini valve de 320 séries adopte le principe fonctionnel innovateur avec l'obturateur équilibré, développé par MATRIX afin d'accorder l'absence totale du frottement pendant l'ouverture et les phases fermantes, qui ont combinée avec la réduction énergique des masses mobiles permet les exécutions dynamiques qui étaient jusqu'ici inimaginables dans le scénario global de la micro-mise en action. Les dimensions minuscules, les exécutions exceptionnelles en termes de temps de réponse et vitesse de fonctionnement, le débit élevé et la durée de fonctionnement de la moitié par de milliard de cycles font des 320 séries la solution idéale pour toutes les applications exigeant la compacité, la vitesse et la fiabilité extrêmes au delà d'une optimisation générale d'exercice et de service (semi-conducteurs, électronique, textile, médical et Biotech, manipulation, robotique, empaquetant, essai, tri, micro-percussion...).
Caractéristiques principales
- Dimensions compactes et petite empreinte de pas (8x23 millimètres)
- Poids léger (15 g)
- Insensible aux vibrations et aux accélérations
- technologie prouvée parobturateur
- Hautes performances (jusqu'à 200 hertz)
- Longue durée de fonctionnement (moitié par de milliard de cycles)
- Exempt d'entretien
|
|
SPÉCIFICATIONS
Numéro de modèle - Pression : barre 3322 0-6
Type : 2 port, position 2
FLUIDE/AMBIENTTEMPERATURE : -20°C au °C 70
Tension d'opération :
C.A. : 24, 110, 220, (50 hertz 60 hertz) C.C 240 : 6, 12, 24, 48, 72, 110, 220
Puissance d'énergie : Enroulement de la taille 1 : 6W, enroulement de la taille 2 : 11W
Matériel de corps : Aluminium anodisé
Assemblée de guide : Solides solubles 304
Ombre-Anneau : Cuivre
Plongeur, Einsatz : Solides solubles 430
Ressort : Solides solubles 302
Siège, joints : NBR/EPDM/SILICON
Attaches : Solides solubles 304
Orifice : 3.5 millimètres
DISPOSITIFS
1. Bulle fortement coupée
2. Bâtis en toute position
3. Résistance de vibration à 9g
4. Approprié au recyclage à grande vitesse
5. Accélérer à 600 cycles de minimal.
6. Cycles de la vie >10 million
|
|
Cône d'étape principale avec le siège métallique pour la position de fermeture libre de fuite
La boucle bloquée a intégré l'électronique à bord
Les étapes pilotes facultatives (DDV ou D661) permet le de l'ajustement normal à l'application
Excellente réponse dynamique
Les différentes options de sécurité disponibles permettent le de l'ajustement normal à l'application
|
|
|
La valve est commandée par le fluide pilote (air, l'eau) agissant sur le diaphragme qui le sépare du fluide principal. En sa position de base, la valve est jugée ouverte au moyen de force de ressort. Quand le fluide pilote est appliqué la valve se ferme. La valve ouvre quand l'enroulement active et a coupé le fluide pilote. Le fluide pilote est épuisé par le passage de pipe. La pression pilote exigée est 1 barre au-dessus de la pression du liquide principale, cependant, elle ne doit pas dépasser la barre 8.
|
|
|
|
