Rotules
* Faible coût
* Procédé de fabrication unique, breveté par THK
* Mouvement doux
* Matériau léger, sans entretien (alliage d`aluminium A-1)
|
|
|
|
|
|

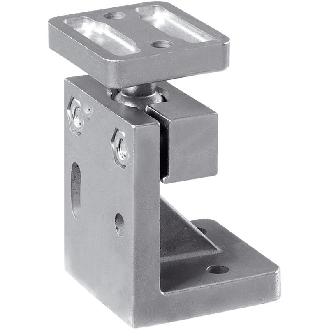

Joint à rotule 8 dans la boîte de construction de système item
Avec le joint à rotule 8 de la TA la boîte de construction de système étend son programme dans la catégorie de raccords à item. Ce produit absolument unique est au mieux approprié pour l'implantation du poste de travail et offre des possibilités de réglage presque sans limite pour des écrans plats, des caméras, éclairage et semblable.
Un joint à rotule double avec une constatation sur des mâchoires de serrage combine un 180°-Schwenkbewegung avec un 360°-Drehung. Ainsi, toutes les positions d'angle dans un hémisphère deviennent réglables autour du point d'ancrage. Le Getreu le concept modulaire de la TA item de boîte de construction de système est combinable le joint à rotule 8 avec tous les profils de la série 8. Avec une vis de blocage simple, les éléments sont fixés. Alternativement pour une adaptation rapide, et individuelle le joint à rotule 8 dans une mise en oeuvre avec le levier de serrage manuel peut aussi être choisi à la vis de blocage.
Le réglage simple avec des degrés de liberté maximaux veille combiné ici à une flexibilité non atteinte jusqu'ici. Le joint à rotule 8 item peut être boulonné stirnseitig ou à la cannelure de profil de la série 8 de la TA item de boîte de construction de système.
|
|
Y-Goujon de Sealmaster®
* Adapte jusqu'au ± à 25 degrés de déviation d'alignement angulaire dans n'importe quelle direction et fournit des avantages de tringlerie
* Construit de l'acier du carbone et plaqué pour la protection de corrosion
* L'appartement de clef à six pans facilite l'assemblée
* Disponible sur TR/TRE, TR-N/TRE-N, CFF/CFM, CFF-N/CFM-N, tailles d'alésage d'embouts à rotule de CTFD/CTMD de 3/16 " à 3/4 "
|
|
|
|
|
|
Les automaticiens de Tuthill ont été responsables de beaucoup d'innovations dans la conception de joint à rotule, fabriquent et utilisation des matériaux. Un des plus significative est le joint à rotule de deux-composant, consistant seulement en une rotule et un logement. Le coût a été réduit tellement nettement, des joints à rotule a commencé à être employé pour en raison non faisable d'applications précédemment de leur coût relativement élevé. Une autre innovation est la douille pré-lubrifiée, qui prolonge la vie et assure l'opération sans heurt et fiable.
Joints à rotule de R-G fortement - fiables, valeurs élevées, joints à rotule de coût bas. La rotule est solidement, mais avec précision, tenu dans la douille par un processus de rabattement de propriété industrielle qui forme le matériel de logement autour de la boule. Ce processus prévoit à forces conformées de traction et le dégagement approprié pour la lubrification et la longue vie.
Les joints à rotule de la série SR-G incluent un circlip et une rotule et un logement durcie par surface. Cette conception est idéale pour des applications avec la vibration excessive, les charges de choc ou les états lourds d'usage.
S et joints à rotule de solides solubles sont conçus pour une application où relier vite ou le débranchement est nécessaire à l'assemblée ou dans l'entretien de champ. Le joint à rotule de clip à ressort de Sc est un rapide peu coûteux se relient/conception de débranchement pour les tringleries de basse force telles que le carburateur ou les applications d'injection de carburant.
|
|
|
|
|
|
Approprié aux applications exigeant des possibilités rapides, la série de Tuthill S/SS/SC offre trois modèles différents des joints à rotule rapides d'assemblée/démontage.
Série S : douille à ressort, de plus petites tailles de joint à rotule
Série de solides solubles : douille à ressort exposée, de plus grandes applications classées
Série de Sc : la rotule est maintenue par un clip à ressort, pour la charge inférieure et peu de conditions de débranchage, la plupart des joints à rotule « rapides » économiques de série de l'alternative S/SS/SC sont particulièrement efficaces dans les applications exigeant le nombreux et/ou rapides ensemble/démontage du joint à rotule.
La rotule, le leeve et les composants de corps sont produits à partir de l'acier à faible teneur en carbone et sont dichromate galvanisé et jaune préparé pour la résistance à la corrosion prolongée. La rotule est soumise à un traitement thermique sur tous les modèles pour la résistance à l'usure prolongée. Droit et versions gauchères de fil disponibles. Les séries de S/SS/SC sont juste trois de beaucoup dans notre grande ligne des joints à rotule. Pour le plein produit détail, nous contacter pour un catalogue complet ou visiter www.tuthill.com et télécharger les fiches techniques particulières de produit et toute autre information sur le produit.
|
|
|
|
|
|
Approprié à beaucoup d'applications exigeant les joints à rotule intégraux, la série de Tuthill SR-G (SAE J490/Type G/Style 4) offre beaucoup de similitudes à notre conception métal sur métal de joint à rotule de R-G... mais avec une combinaison en acier trempé de logement et de rotule à la vie globale d'usage d'augmentation.
Toutes les pièces sont manufacturées de l'acier à faible teneur en carbone et soumises à un traitement thermique pour la longue vie et la résistance à l'usure. En outre, elles sont dichromate galvanisé et jaune préparé pour la résistance à la corrosion et à l'aspect conformé. La rotule de précision est insérée dans la coquille et fermée à clef en place par un anneau ressort pré-situé tenant compte du suffisamment de mouvement de la rotule sans jeu excessif.
Le circlip intégré est produit à partir du fil soumettre à une contrainte-soulagé et galvanisé de musique et des aides pour maintenir mieux la rotule dans le logement durci de corps. Un joint en caoutchouc de canon isolant prévoit la protection durable de contaminant. Le droit et les fils gauchers (pour des tailles métriques - consulter l'usine) sont disponibles dans une série de configurations.
La série de SR-G est juste une de beaucoup dans notre grande ligne des joints à rotule. Pour le plein produit détail, nous contacter pour un catalogue complet ou visiter www.tuthill.com et télécharger les fiches techniques particulières de produit et toute autre information sur le produit.
|
|
