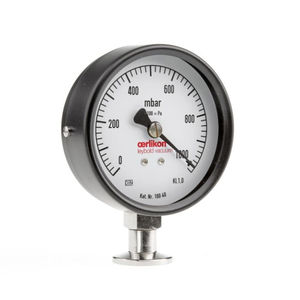

Les mesures de vide raboteuses ont basé selon le principe de bourdon couvrant la gamme de pression de 1 à 1020 mbar (0.75 à 765 torr).
Avantages à l'utilisateur
Fortement - fiable, raboteux, peu sensible aux vibrations
Lecture linéaire, indépendant du type de gaz
Excellente compatibilité de médias dû au mouvement d'acier inoxydable (BOURDONVAC C)
Protection d'IP 54 (BOURDONVAC C)
Mesure de sûreté qui est conforme au § d'UW-VBG 61 16 (BOURDONVAC C)
Applications typiques
Distillation sous vide
Processus de séchage
Pour des applications de risque d'explosion
Vide donnant des systèmes
|
|
|
|
|
|

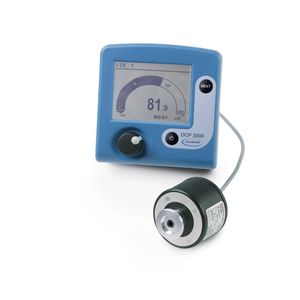

Monde d'abord : La nouvelle sonde de Pirani VSP 3000 de VACUUBRAND offre la première sonde fine de vide du monde avec la résistance à la corrosion exceptionnelle et la robustesse mécanique. Principalement conçu pour des applications dans des laboratoires de chimie et l'ingénierie de procédés, elle tire bénéfice d'un élément de mesure en céramique-encapsulé, d'un élément inclus de référence pour la stabilité de température et des pièces mouillées faites de plastiques chimiquement résistants à haute teneur. Cette percée technologique signifie que le VSP 3000 est une haute sonde de preuve de choc qui survivra même en cas du gaz soudain se cognant - une cause typique d'échec pour les filaments standard de sonde.
Cette nouvelle conception de sonde de brevet en instance est unique dans la mesure fine de vide et place un nouveau repère standard pour la mesure fine chimique de vide. La nouvelle sonde de Pirani VSP 3000 de VACUUBRAND peut être utilisée en même temps que la mesure de vide de DCP 3000 et le CVC contrôleur de 3000 vides respectivement et offres donc non seulement entièrement chimiquement une résistance souple dans la gamme de mesure de l'atmosphère vers le bas à 10-3 mbar, mais également la possibilité innovatrice de commande précise de vide de 2 points dans cette marge prolongée. En outre, jusqu'à quatre têtes externes de mesure peuvent être reliées simultanément à la mesure de vide de DCP 3000 pour la mesure multipoint facile et rentable. Avec le petit raccordement KF DN 16 de bride à la tête de mesure et un bec de tuyau de screw-in pour DN 6 à DN 10, les options de raccordement flexibles d'offres de sonde pour les appareils à vide existants. En conclusion, le VACUUle BUS-système permet également des prolongements de câble jusqu'à 30 m, permettant l'utilisation à distance d'application.
|
|
Vue d'ensemble générale :
La mesure de Pirani est une mesure de vide de pression de dégrossissage. Elle emploie la conductivité thermique des gaz pour mesurer la pression. VG Scienta a deux types différents de mesure de Pirani mesurer les gammes de pression légèrement différentes ; elles sont les deux disponibles dans une série de modèles avec une gamme des brides de de support.
|
|
Alcatel Vacuum Technology vous offre aujourd'hui une nouvelle gamme de jauges et contrôleurs pour une mesure du vide encore plus efficace : un savant dosage d'innovation et d'expérience.
Une jauge vous doit plus qu'une simple mesure de la pression, connectée en réseau ; équipée de points de consigne avec sortie 0-10 V ou une interface RS 485, la mesure du vide devient intelligente. Elle commande un process de production ou un enregistrement de l'évolution de la pression.
|
|
|
|
|
|
Les instruments de Teledyne Hastings fabrique une ligne complète d'instrumentation de vide. Les besoins spéciaux d'application sont satisfaits par un large choix des tubes précis de mesure de Hastings. La thermopile, le thermocouple, les jauges de contrainte piézorésistives, et les types superbes de sonde de Pirani sont disponibles pour couvrir la pression de vide s'étend de 10-5 à 1000 torr. Quand elle vient pour nettoyer à l'aspirateur des mesures dans la chaîne des torr 0-50, les séries de VH nettoient à l'aspirateur des affichages d'unité double d'offre de mètres et de contrôleurs (mbar et mTorr), des mètres de bande tendue pour la réponse rapide aux changements de pression, et sont conçues pour fonctionner avec les sondes raboteuses de Hastings pourtant sensibles prouvées de vide de thermopile.
La réputation bien méritée du contrat de série du VT de Hastings, les mesures de vide panel-mounted reflète leur stabilité, exactitude, et sérieux exceptionnels. L'autre instrumentation de vide inclut : Model 2002 (R),

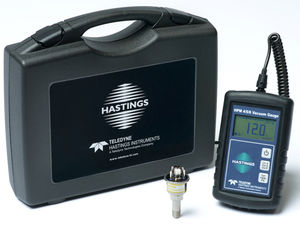

Model 2002 OBE, 760 positifs, HPM 4/6, mesure de vide de VT de Digitals et mesure de l'ionisation IGE-3000.
|
|
|
|
|
|
Gamme Smartline de capteurs/transmetteurs de vide secondaire et ultra vide
Your intelligent vacuum transducers for 1000 to 1 x 10–9 mbar
Joy at innovation with the objective to find optimal solutions for our customers is our motivation for technological peak performance. This way we keep on giving new impetus to vacuum metrology.
The latest family of THYRACONT gauges, Smartline, was developed to meet the increasing demands for functionality, precision and reliability in a great variety of vacuum applications.
The patented THYRACONT impulse Pirani with extended measuring range activates ionization sensors only below a very low pressure threshold. This protects the sensors and improves gauge life.
Both, sensors and electronics are consequently designed for high performance with minimum power consumption.
Let intelligent microcontrollers take automatic care of sensor control. This will guarantee optimal interaction between the Pirani and ionization sensors and offer user friendly operation.
More Smartline advantages:
- Compact, metal sealed sensors
- Low thermal and electric influence on the vacuum process
- Insensitive against shock venting
- Correct pressure readings due to separate gas correction factors for each sensor
|
|

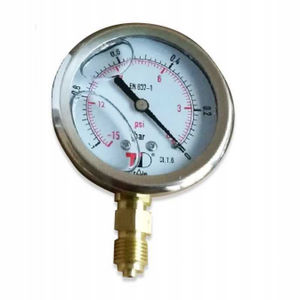

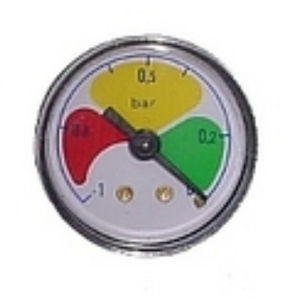

Affichent le degré de vide
Peuvent être fournis selon différentes dimensions et confirmations de fixation
Cadrans à sec ou à bain d'huile, pour des applications chargées de fortes vibrations
Double échelle de lecture : 0 / -1000 mbar 0 / -100 KPa
|
|
|
|
|
|
A&N offre actuellement deux modèles des mesures de vide pour des applications approximatives de vide :
Mesures de bourdon
Tubes de mesure de thermocouple
Les mesures de bourdon d'A&N fournissent (vide de 30 » hectogrammes à 30 psig) la gamme « 30 à 30 » de la mesure de vide et sont disponibles dans des modèles multiples de bride. La mesure de vide est accomplie par un processus mécanique dans lequel un tube de cuivre change la position due à la force de la pression atmosphérique agissant sur elle. La force mécanique déplace l'aiguille d'indicateur et fournit une lecture visuelle de la présence du vide dans le système. Puisque c'est une lecture mécaniquement induite, les mesures de bourdon fonctionnent sûrement indépendamment du type de présent de gaz.
Les tubes de mesure de thermocouple d'A&N sont les tubes sûrs et peu coûteux de rechange pour une série de fabricants. Un diagramme de correspondance comme une pleine explication de leur opération est disponible dans le catalogue d'impression d'A&N ou dans la version de pdf du catalogue d'impression (voir ci-dessus). Les tubes de thermocouple sont employés souvent pour surveiller la pression de foreline et pour signaler que le système a atteint la pression de croisement.
|
|
Instruments de Teledyne Hastings (THI)
Les mesures de vide de VT-Séries sont les modèles originaux qui ont produit des clients de répétition pendant plus de 60 années. Leur réputation est établie sur la stabilité, l'exactitude, et la fiabilité exceptionnelles dans les conditions les plus exigeantes.
Les mesures de vide de VT-Séries sont disponibles dans trois gammes standard : 0-100 mTorr, mTorr 0-1000, et 0-20 torr. Un circuit d'un seul bloc de mesure est attaché derrière le mètre à lecture directe. Toutes les mesures de vide de VT-Séries comportent la longue vie et l'entretien minimal.
Ces instruments utilisent les tubes raboteux mais sensibles de THI en métal noble de comité technique de mesure qui sont conçus spécifiquement pour chaque gamme. Les tubes sont assortis et interchangeables sans ajustements de calibrage. Ils sont la température et taux compensés de changement de température et sont résistants à la corrosion
|
|
|
|
|
|
Manomètre digital mobile Thyracont série VD81MC muni de capteur céramique pour applications chimiques
Your Chemical Resistant Compact Vacuum Meter for 1600 to 1 mbar
Compact vacuum meters of the VD8 family are fully electronic and combine high quality sensors and modern microcontroller technology with a handy design.
Our customers appreciate these easy-to-operate gauges as reliable tools in plant engineering, service and laboratory.
The digital display of your vacuum meter shows the exact absolute pressure. Sensors with temperature compensation and sophisticated evaluation electronics guarantee precise and reproducible measurement results.
Optionally the vacuum meters can be used as datalogger in
order to store pressure data during the measurement. By push of a button those data are easily transmitted to a PC where they can be analysed and documented for your quality assurance using our VacuGraph Windows software.
Mobile use or fixed installation? Quick spot check of actual pressure or documentation of measurements on PC? The VD8 will always be in compliance with your wishes.
Further Advantages:
- Chemical resistant cermic sensor
- Display of minimum and maximum pressure
- Automatic switch-off or continuous operation
- High battery lifetime due to clocked measurement
- Operation with battery or mains adapter
- Robust stainless steel flange
|
|
Dispositifs :
- Conception extensible - le système peut être assemblé en combinant des modules pour former les instruments multifonctionnels désirés, jusqu'à 10 canaux.
- Lisibilité exceptionnelle - grande, LED lumineuse.
- Unités sélectionnables - torr, microns, livre par pouce carré, mbar, ou Pascal.
- Taux de système Leakup - Digital montrée en microns par heure.
- Interface d'ordinateur - communications RS232/RS485 numériques avec l'ordinateur serveur.
- 0 - 10V, sorties de système mv pour chaque sonde.
- Facile à utiliser - tout commande le panneau avant par accessible.
- Compensation de gaz - l'argon, azote.
|
|
Numéro de type HPM 2002
Torr de la chaîne 0.0001 de vide - 1000Torr (0.1 mTorr - 1000)
Exactitude
+-1.5% de la lecture 100-1000 torr
+-20% de la lecture 0.001 - 100 torr
Type de sonde - 32 - 1000 torr résistifs piézo-électriques
Indépendant direct de force du gaz AVG pesé par composition entre 8 et 32 torr
|
|
Afficheur, contrôleur ou régulateur de vide Thyracont DC1/DC1P/DC1S
Do you attach special value to the durability and performance of your vacuum instrumentation? We as developer and manufacturer of vacuum transducers, gauges, vacuum meters and controllers supply products which will exceed your expectations.
Thyracont Vacuum Instruments GmbH supplies vacuum measurement and control instruments for rough to ultrahigh vacuum.
All our products are "Made in Germany"
|
|
|
Contrôleur de grande précision de mesure de vide qui n'offre jamais la mesure de pression et l'automation de processus avant disponible dans un instrument simple. Il mesure la pression des mesures d'ionisation de Bayard-Alpert, des mesures convection-augmentées de Pirani, et des manomètres de capacité fournissant les lectures ininterrompues de pression de 1000 torr à UHV.
|
|
DISPOSITIFS :
- Mesure sans couture de pression atmosphérique à UHV sur un port simple de vide.
- sortie analogique 0-10VDC
- Communications RS485 numériques
- Trois points de réglage réglables
- L'affichage numérique, A lu en les torr, mbar ou PA
- Puissance avec 24VDC
- De petite taille : 3.7 " x 2.75 " x 6.3 "
APPLICATIONS TYPIQUES DE PRODUIT :
- Dépôt en phase vapeur physique
- Les couches minces optiques et fonctionnelles
- Épitaxie de faisceau moléculaire
- Accélérateurs et recherche d'UHV
- Fabrication de dispositif d'électron
- Fabrication optoélectronique de dispositif
|
|
Sondes duelles de mesure de vide avec l'électronique
Les mesures de vide OBE-2002 sont des modules d'électronique à couplage intermédiaire qui fournissent à l'utilisateur une petite, peu coûteuse méthode de mesure précise de vide sur un éventail de pression. Les unités OBE-2002 utilisent le même tube raboteux de HPM-2002s que le gain de récompense/fortement - le model réussi 2002 de Teledyne Hastings. Les modules contiennent tous les dispositifs d'exécution des instruments duels de sonde du model 2002 dans une configuration compacte.
Les unités OBE-2002 sont idéales pour les applications qui exigent l'exactitude sans dépenses des manomètres coûteux de capacité et un grand choix de mesure sans mesures multiples. Les modules d'électronique OBE-2002 sont disponibles avec l'analogue duel, RS 232, RS 485-Half et duplex, conjuguent 4-20 mA et des options de rendement de DeviceNet.
DeviceNet est une marque déposée d'Open DeviceNet Association, Inc.
|
|
- Éventail : Mesures de 1x10- -2 à 1x10 -10 torr.
- Haute performance : Filaments duels, enduits et soutenus pendant la vie maximum. Limite particulièrement basse de rayon X de < torr 1x10-10. Un choix électronique de bouton de filament.
- UHV compatible : Norme joints et 10-11 cc/sec de type de CF. Le taux de fuite (il) assure l'opération fiable d'UHV.
- Service fiable : La conception simple signifie des années sans panne d'une utilité productive dans les applications les plus difficiles.
- Bakeable : à 200 degrés de C (sonde seulement).
- Courant d'émission : Sélectionnable.
- Affichage de pression : LED à quatre chiffres.
- Dégazer : Chronométrer sélectionnable.
- Setpoints : Setpoints duels de TTL pour à régulation de processus.
- Communication de Digitals : RS232/485.
- Puissance fournie : commutateur électrique d'interface de commande de 11.5 à 30 volts continu.
|
|
Mesures d'ionisation de Teledyne Hastings les' fournissent à l'utilisateur la mesure précise et qu'on peut répéter de pression pour des applications telles que l'enduit de la couche mince, pulvérisation, allumant la fabrication, les fours de vide et les systèmes de calibrage. Ces mesures comportent une gamme de 10-10 torr à 10-2Torr.
|
|
|
|
|
|
Jauge à vide à ionisation Thyracont
Your intelligent vacuum transducers for 1000 to 1 x 10–9 mbar
Joy at innovation with the objective to find optimal solutions for our customers is our motivation for technological peak performance. This way we keep on giving new impetus to vacuum metrology.
The latest family of THYRACONT gauges, Smartline, was developed to meet the increasing demands for functionality, precision and reliability in a great variety of vacuum applications.
The patented THYRACONT impulse Pirani with extended measuring range activates ionization sensors only below a very low pressure threshold. This protects the sensors and improves gauge life.
Both, sensors and electronics are consequently designed for high performance with minimum power consumption.
Let intelligent microcontrollers take automatic care of sensor control. This will guarantee optimal interaction between the Pirani and ionization sensors and offer user friendly operation.
More Smartline advantages:
- Compact, metal sealed sensors
- Low thermal and electric influence on the vacuum process
- Insensitive against shock venting
- Correct pressure readings due to separate gas correction factors for each sensor
|
|
|
|
|
|
Les instruments Digitals VT/CVT (THI) de Teledyne Hastings sont des versions de lecture numérique des VT/CVT-Series réussis « Hastings mesure » qui ont produit des clients fidèles pendant plus de 50 années. Une réputation a été établie sur la stabilité, l'exactitude, et la fiabilité exceptionnelles sous le plus exigeant
conditions.
Un convertisseur d'A/D de précision avec un microprocesseur sont utilisés pour mesurer le rendement du signal du tube de mesure de vide de thermocouple, convertissent la mesure en lecture de pression utilisant la fonction bien définie du rendement/pression du tube de mesure, et des affichages le résultat. Ces instruments sont empaquetés dans 1/8 cas monté par panneau DIN avec l'affichage à LED Vert de 3 chiffres.
Les mètres de mesure de vide de Digitals VT/CVT sont disponibles pour deux des familles de tube de mesure les plus populaires de THI : le DV-6 et le DV-4. La gamme DV-6 est le mTorr 1-999. La gamme DV-4 est de 0.02-20 torr. Ces tubes utilisent les thermocouples raboteux mais sensibles de THI en métal noble qui sont conçus spécifiquement pour chaque gamme. Les tubes sont assortis et interchangeables sans ajustements de calibrage. Ils sont la température et taux compensés de changement de température et sont résistants à la corrosion.
|
|
|
|
|
|
Manomètres digitaux Thyracont série VD8
Your Compact Vacuum Meters for 1600 to 5 x 10-4 mbar
Compact vacuum meters of the VD8 family are fully electronic and combine high quality sensors and modern microcontroller technology with a handy design.
Our customers appreciate these easy-to-operate gauges as reliable tools in plant engineering, service and laboratory.
The digital display of your vacuum meter shows the exact absolute pressure. Sensors with temperature compensation and sophisticated evaluation electronics guarantee precise and reproducible measurement results.
Optionally the vacuum meters can be used as datalogger in
order to store pressure data during the measurement. By push of a button those data are easily transmitted to a PC where they can be analysed and documented for your quality assurance using our VacuGraph Windows software.
Mobile use or fi xed installation? Integrated or detachable sensor? Quick spot check of actual pressure or documentation of measurements on PC? The VD8 will always be in compliance with your wishes.
Further Advantages
- Display of minimum and maximum pressure
- Automatic switch-off or continuous operation
- High battery lifetime due to clocked measurement
- Operation with battery or mains adapter
- Robust stainless steel flange
|
|
Coffrets encastrables VD9/VD8 pouvant servir d’afficheur/alimentation et/ou régulateur de vide
Do you attach special value to the durability and performance of your vacuum instrumentation? We as developer and manufacturer of vacuum transducers, gauges, vacuum meters and controllers supply products which will exceed your expectations.
Thyracont Vacuum Instruments GmbH supplies vacuum measurement and control instruments for rough to ultrahigh vacuum.
All our products are “Made in Germany”
|
|
|
|
|
|

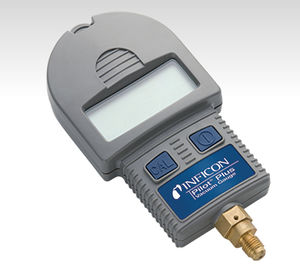

Les mesures de vide d'INFICON offrent l'exactitude et la fiabilité supérieures dans des conceptions compactes. Combinaison des technologies multiples dans un contrôleur simple pour la mesure de pression totale et la commande des processus de vide.
Les mesures en céramique de diaphragme de capacité d'INFICON (CDG) surpassent tout le métal-diaphragme CDGs dans la température et stabilité mécanique, dérive nulle, exactitude, répétabilité, et résistance à la corrosion. Innovant au delà de la technologie conventionnelle, les mesures en céramique de diaphragme de capacité d'INFICON emploient un diaphragme en céramique d'oxyde d'aluminium d'ultrapure, remplaçant les disphragms traditionnels en métal, pour des mesures de vide d'exactitude et de répétabilité supérieures.
Les cartels gaz-type-indépendants de diaphragme de capacité d'INFICON Pirani ont breveté les sondes duelles de Pirani et la technologie en céramique gaz-type-indépendante de diaphragme de capacité dans un money-saving, mesure d'économie de l'espace.
La mesure de diaphragme de capacité d'INFICON Bayard Alpert mesure 13 décennies à l'aide d'une mesure compacte, d'un raccordement, d'un câble de sonde et d'un convertisseur d'A/D, nettement réduisant la complexité et le coût.
|
|
Mesure de vide KVPVG150
La mesure de vide KVPVG150 avec un visage de 39 millimètres de diamètre et un raccordement G1/8 masculin inférieur. Sa gamme de vide est de 0 à -1016 mbar.
Veuillez entrer en contact avec les ventes techniques de kilovolt pour davantage de détails et d'information de commande.
|
|
» Valve et mesure de décharge manuelles de combinaison de TNP CDVG-4 1/4
Valve et mesure de décharge manuelles de combinaison de TNP de CDVG-8 1/2 »
» Valve de décharge manuelle de TNP MDV-4 1/4
Valve de décharge manuelle de TNP de MDV-8 1/2 »
» Mesure de vide de TNP VG-4 1/4
|
|
|
La ligne de MKS des systèmes simples de contrôleur de mesure de vide incluent Pirani, Pirani convection-augmenté et technologies des sondes froides de cathode. Les systèmes de contrôleur/sonde peuvent mesurer de 10-10 à 1.000 torr.
|
|
Dispositifs :
- Température
- UHV compatible
- Del-Seal™ ; Bride de CF
- Construction d'acier inoxydable
|
|
|
La mesure de vide de DVG50 Digitals est utilisée pour surveiller l'exécution et l'efficacité des systèmes de vide. Des niveaux de vide peuvent être employés comme outil diagnostique pour déterminer l'intégrité de système, pour vérifier que le vide suffisant est présent (par exemple, de la manière prescrite pour la lyophilisation) ou pour surveiller la progression du processus de concentration. Les avantages supplémentaires incluent un affichage à LED Easy-to-read, résistance chimique pour l'usage avec le vide poussé et les pompes exemptes d'huile, et dirigent l'attachement entre les lignes de vide.
|
|
|
Beaucoup d'applications de vide fonctionnent seulement dans une gamme de pression spécifique. Des instruments totaux analogues et numériques de mesure de vide ou de pression sont utilisés pour mesurer et commander toute la pression dans un système de vide. Le vide de Pfeiffer t'offre trois lignes différentes des indicateurs de pression totale.
|
|
|
|
|
|
Description générale

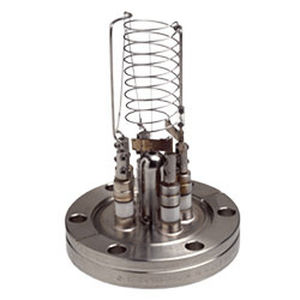

C'est une mesure froide d'ionisation de cathode se composant de deux électrodes anode et cathode. Une différence potentielle d'environ 2.2 kilovolts est appliquée entre l'anode et la cathode par les résistances limitrices. Un champ magnétique est présenté perpendiculairement au plan des électrodes par un à un aimant permanent ayant le champ magnétique du gauss presque 800 qui augmentera le courant d'ionisation.
Les électrons émis de la cathode (corps principal de mesure) de la tête de mesure sont braqués au moyen de champ magnétique appliqué perpendiculairement au plan des électrodes et sont faits pour prendre le chemin hélicoïdal avant d'atteindre la boucle d'anode. De ce fait suivant le chemin très long, la possibilité de la collision avec la molécule de gaz est haut même à de basses pressions. Les électrons secondaires ont produit par ionisation eux-mêmes exécutent les oscillations semblables et le taux d'ionisation augmente rapidement. Par la suite, les électrons sont capturés par l'anode et l'équilibre est atteint quand le nombre d'électrons produits par seconde par ionisation est la somme du courant positif d'ion à la cathode et du courant d'électron à l'anode et est employé pour mesurer la pression du gaz.
La cathode froide parquant la mesure est conçue sur cette méthode de détection pour indiquer le vide de 10-2 à 10-6 m.bar. L'efficacité de lecture de vide est augmentée en utilisant les champs statiques interconnectés magnétiques et d'électron de la tête de mesure. La mesure est stabilisée au bloc THT CC En environ 2 kilovolts. Le courant d'ionisation en termes de vide peut être noté du microampère-mètre de panneau avant. Tous les points à haute tension dans la mesure de parquage sont bien isolés pour éliminer n'importe quel contact accidentel par l'utilisateur.
|
|
|
|
