Timken propose une large gamme de solutions d’étanchéité de hautes performances y compris des joints spécifiques pour les environnements fortement contaminés.
Applications
Notre gamme de joints anti-contamination contribue à améliorer la performance d’une large gamme d’ équipements soumis à des environnements fortement contaminés.
|
|

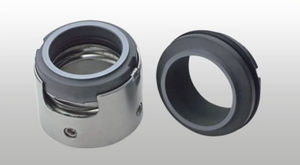

Garniture mécanique normalisée compensée à ressort protégé et entraînement pentagonal.
Grâce à la conception par rondelle ressort protégée, les domaines d'applications sont vastes : pompes véhiculant des produits chargés, sucrerie, papeterie, carrière, industries lourdes, tous montages simples possibles (cartouche, tandem, quench, etc ...)
|
|
- Garniture mécanique SUPRAPLAN 11
- Garniture mécanique CHEMOPLAN
- Garniture mécanique DUOPLAN
- Garniture mécanique NORMAPLAN 20
- Garniture mécanique CYKARO® forme 55
- Garniture mécanique CYKARO® forme 33
- Garniture mécanique CYKARO® forme DF
rotors
- Garniture mécanique CYKARO® forme A
- Garniture mécanique CYKARO® forme M
stators
- Garniture mécanique CYKARO® forme B
- Garniture mécanique CYKARO® forme N
|
|
Capable de fonctionner comme garniture tandem sans pression de barrage ou comme garniture double pressurisée, LATTYseal B 14810 DB garantit, par rationalisation des stocks, une réduction du coût total de possession, pendant qu'une flexibilité et fiabilité optimales de l'étanchéité sont offertes par ce produit unique qui remplit plus qu'une application.
Industries chimique et pétrochimique, industrie automobile, industrie alimentaire, etc ...
Tout fluide corrosif, abrasif et légèrement colmatant.
|
|
- Conception brevetée « d'entraînement positif de mèche zéro » pour des applications d'appareils - élimine le cri aigu de phoque
- Possibilités globales de conception
- Possibilités internes d'essai de la pompe et de l'assemblée complète
- Formulations matérielles d'élastomère de propriété industrielle
- Visages d'accouplement faits sur commande
- Capacité de produire d'autres éléments de pompe
- Endroit de service : Bristol, NH
- Certifications : OIN 9002
|
|
joint standard de cartouche
Double joint équilibré
·Idéal pour les fluides dangereux et abrasifs,
·La fente de PTFE teinte
·Le ressort est hors du milieu
·Visages protégés
Caractéristiques de conception
particulièrement dans le secteur de fabrique de pâte à papier
|
|
Garnitures mécaniques simples ou doubles intégrées dans un boîtier avec chemise d'arbre.
Diverses exécutions de ces cartouches en fonction du type de garniture mécanique choisie sont prévues avec ou sans roulement à billes.

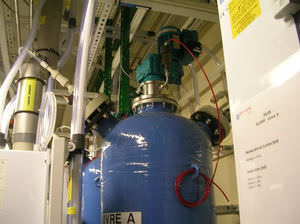

Des garnitures mécaniques spécifiques existent pour agitateurs avec entrée par le haut, par le bas et latérale et pour beaucoup d'autres machines telles que les sécheurs, réacteurs et filtres dynamiques.
En plus des versions standards des éxecutions spéciales sont possibles en accord avec les plans spéciaux de clients dans le domaine pharmaceutique, chimique ou alimentaire.
|
|

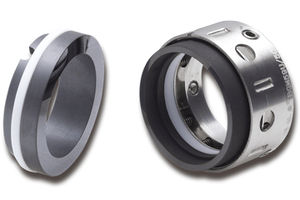

Très polyvalente, cette garniture mécanique conforme à la norme UNI EN 12756 (ex DIN 24960), est largement utilisée dans l'industrie chimique et en général.
Elle sont disponibles aussi bien en version ressort simple qu'en multi-ressorts, en version équilibrée, pour des diamètres d'arbres de plus de 100 mm quelque soit le sens de roation.
Elles sont disponibles en version double, formant un ensemble, permettant de réduire l'encombrement axial.
|
|
Les garnitures mécaniques cartouches sont disponibles en versions simple, double, complète avec anneau de pompage, simple avec V-ring, simple ou double dans le cas de frottement à sec.
Tous ces types de garnitures mécaniques sont disponibles dans les normes DIN et ANSI, avec encombrement radial ou axial particulièrement réduit, et sont idéales pour les pompes, agitateurs, ventilateurs et autres machines.
La solution cartouche réduit les problèmes d'installation au minimum et est indiquée dans de nombreuses applications.
Est également disponible avec une chemise d'arbre plus fine prévue pour le montage sur des machines de grandes dimensions et agitateurs soumis à des sollicitations mécaniques, oscillations, vibrations et déplacements radiaux.
|
|
·Conception équilibrée
·Le ressort sont plac dans la pièce stationnaire du joint
·Aucune commande en contact avec des visages
·Demandes typiques de pulp&paper et d'industrie énergétique
·1/4 " éclat de TNP/port de passage
·KL191 est cartouche simple
·KL192 est cartouche simple avec le joint
|
|
Garniture mécanique convenant aux fluides corrosifs, généralement utilisée dans l'industrie chimique.
Elles sont fabriquées en matériaux résistant aux agressions chimiques et ne présentent aucune partie métallique en contact avec le produit.
Elles sont disponibles en version double, formant un ensemble permettant de réduire l'encombrement axial.
Grâce à des matériaux et techniques spéciaux, des versions sont disponibles pour des frottements à sec ce qui permet de les utiliser pour des agitateurs avec entrée par le haut.
|
|
Développées pour les axes de propulsion des bateaux de petite, moyenne ou grande dimension où un niveau de sécurité absolue est exigé.
De conception particulière, ce type de garniture mécanique permet un déplacement axial de grande amplitude ainsi qu'une résistance aux vibrations.
L'installation de garnitures mécaniques dans ce domaine particulier a permis de résoudre les problèmes de corrosion dûs à de longues périodes d'inactivité et d'éviter les dommages consécutifs à l'usage traditionnel des
|
|
Garniture mécanique équilibrée en montage cartouche conforme à la norme API 682, conçue pour des applications difficiles et ou dangereuses pour l'homme et l'environnement.
Elles offrent les meilleures performances possibles en terme de fiabilité et de contrôle des émissions gazeuses et représentent la solution idéale pour les usines pétrochimiques.
Elles sont prévues en montage simple ou double dans les différentes versions requises par la norme API.
Les versions à soufflets métalliques sont particulièrement adaptées aux températures élevées et aux liquides corrosifs.
|
|

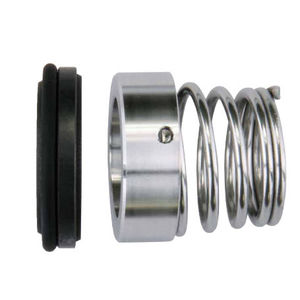

Garniture Mécanique conçue pour une grande variété d'applications en accord avec la norme UNI EN 12756 (ex DIN 24960).

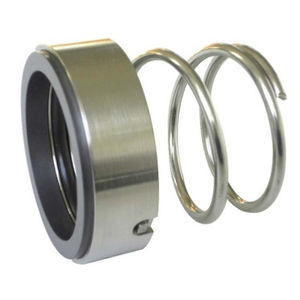

L'utilisation d'un ressort hélicoïdal s'adaptant sur l'arbre permet de corriger les erreurs de positionnement supérieur à la normale et ne présente pas de risque de bloquage en présence de liquides sales ou visqueux.
Existe pour les 2 sens de rotation.
|
|
Les Garnitures TBA sont conformes à la norme UNI EN 12756 (ex DIN 24960).
Elles sont dotées de ressorts qui ne sont pas en contact avec le produit et permettent donc d'être utilisées en présence de liquides particulièrement sales ou visqueux et le montage peut se faire sur des arbres ou chemises sans aucun bloquage ou épaulement.
|
|
Les garnitures mécaniques TSMA sont conformes aux normes UNI EN 12756 (ex DIN 24960).
La garniture mécanique à soufflet métallique permet d'éviter l'encrassement provoqué par des liquides sales et garantit l'elasticité axiale même en cas de produits cristallisants.
Plusieurs versions sont disponibles pour des applications en haute température et solutions spéciales avec brides et chemises.
|
|
|
|
|
|
Garnitures mécaniques
Garlock propose une gamme étendue de garnitures mécaniques répondant aux exigences des applications les plus agressives. Généralement montés sur les arbres (rotatifs) des pompes, des mélangeurs et des souffleries, les garnitures mécaniques Garlock peuvent être utilisé e s dans tous les types d'industries, y compris chimique, nucléaire, de l'acier, alimentaire et pharmaceutique.
GULLIVER®
Gamme complète de garnitures mécaniques pour les applications industrielles, chimiques ou agricoles et comprenant des modèles à soufflets en élastomères ou à joints toriques . Les grains fixes et les contrefaces sont réalisé s en carbone, graphite siliciuré , tungstène ou carbure de silicium, oxyde d'aluminium, acier trempé, fonte ou oxyde chromique à revêtement plasmatique.
GPA
Garnitures conçu e s pour les applications agressives et le remplacement des presse-étoupes nécessitant un rinçage continuel. Les garnitures GPA s'utilisent plus communément dans les usines d'oxyde d'aluminium où les particules de bauxite et d' hydroxyde d'aluminium en suspension sont pompées sur de longues distances.
PS-SEAL
Le GYLON de la lèvre du PS de Garlock donne des résultats exceptionnels dans l'étanchéité des arbres de type radial depuis 1960.
Dès que les paramètres opérationnels dépassent les capacités des bagues en élastomères, du fait de la pression, de la vitesse ou des attaques chimiques, les joints PS-SEAL résolvent le problème. Le joint flottant PS-SEAL, par exemple, est largement utilisé dans les mélangeurs, les unités de séchage ou les agitateurs où les mouvements excèdent les limites des autres solutions d'étanchéité.
|
|
Le type 28 joints d'étanchéité au gaz sec-courants de compresseur ont été le standard industriel depuis début 1970 pour les turbomachines de gaz-manipulation. Utilisant le modèle en spirale breveté de la cannelure de John Crane, ces joints sont en fonction de non contact. Pendant l'opération dynamique, la rondelle adjointe/siège et anneau/visage primaires maintiennent un espace de cachetage d'approximativement 0.0002 po. /5 micron, éliminant de ce fait l'usage. Ces joints éliminent la contamination d'huile de joint et réduisent des coûts de maintenance et le temps de panne. Les joints opposés et et tandem simples et doubles de cartouche sont capables de manipuler une large variété d'applications de joint d'étanchéité au gaz dans la collection de gaz/transmission, le raffinage, le produit chimique et les industries de transformation pétrochimiques.
|
|
|
Le concept de la famille modulaire de la cartouche universelle de John Crane changera votre approche en cachetage. Puisque des 5600 les composants séries sont interchangeables, vous pouvez appliquer une famille de joint dans toute votre usine. Ceci te donne la flexibilité de couvrir plus d'applications de moins d'inventaire, qui signifie que votre entretien est simplifié, le temps de panne est réduit, l'efficacité d'opération d'usine est augmentée, et des coûts sont abaissés.
|
|
Technologie en spirale unique de cannelure
Des cannelures en spirale brevetées de John Crane sont usinées dans les visages de rondelle adjointe. Un gaz inerte approprié pressurisé est injecté entre les joints. Pendant que l'axe tourne, le gaz coule dans le bout de la cannelure en spirale et est comprimé au barrage de cachetage, la partie ungrooved de la rondelle adjointe. Au barrage de cachetage, le gaz est augmenté. La pression résultante de film donne une force d'ouverture plus grande que la force fermante, de ce fait séparant les visages.
Le type 2800 cannelure en spirale continue à fonctionner, même si la pression de gaz de barrière est momentanément perdue, maintenant le film de gaz entre le gaz de barrière et le processus
|
|
|
|
|
|
Des joints mécaniques sont utilisés pour le cachetage des axes de rotation contre un logement stationnaire, par exemple dans les pompes et des agitateurs. La " pièce stationnaire du joint est habituellement plac au logement, " la partie tournante est fixe sur l'axe. Les visages coulissants visage-usinés à haute précision tournent axialement dans l'opposition. Les visages coulissants sont pressés les uns contre les autres au moyen de force de ressort, de ce fait empêchant l'ouverture du joint à l'arrêt. Les visages de joint sont statiquement scellés contre le logement et l'axe par les joints secondaires (joints circulaires). Avec l'entrée du milieu pompé dans l'espace vide minimal de cachetage une pellicule lubrifiante est produite et l'effet de cachetage est ainsi obtenu.
La conception, l'arrangement et la combinaison des matériaux du joint est fondamentalement déterminée par pression, la température, vitesse de rotation et qualité du milieu pompé. Diamètres d'axe de 5... 500 millimètres, pressions de 10 torr....250 barre, les températures de -200°C... vitesses de +450°C et de glissement jusqu'à la limite de 150 m/s la plage de fonctionnement des joints mécaniques. Des circuits d'alimentation additionnels de joint ou les systèmes liquides d'amortisseur peuvent être exigés, dépendant du mode de fonctionnement, de la qualité du milieu et de l'arrangement de joint.
|
|
En termes de qualité de cachetage et protection de l'environnement, ces joints sont juste au sujet de la meilleure chose que vous pouvez obtenir pour vos pompes. N'importe comment exigeant vos applications, nos joints mécaniques sont parmi le plus réussi au monde. Peut-être la qualité largement reconnue de nos produits, combinée avec le service fiable et notre richesse d'expérience vous aidera à composer votre esprit ?
Fondations de produit
Choix aux conditions de fonctionnement (CASS)
Exemples d'application
Index de produit
|
|
|
|
|
|
Choisi autour du monde par des ingénieurs pour des applications critiques de cachetage, des joints mécaniques pionniers de Weston sont conçus pour répondre à des exigences industrielles et des véhicules à moteur pour l'OEM et les marchés d'entretien avec une gamme des solutions standard et faites sur commande de faire face d'applications toujours à plus exigeantes.
ERIKS avec la chaîne et l'accès pionniers de Weston aux produits industriellement compatibles offrent le service rapide de remplacement soutenu par des options d'ajustement, de réparation ou de rénovation pour réaliser une solution mécanique globale imbattable de cachetage.
Gamme standard
Des joints choisis parmi l'éventail de tailles standard sont livrés sur stock et couvrent une large gamme des modèles, les tailles et les matériaux et les quantités pour adapter à des clients de production et d'entretien.
Concevoir en fonction du client, essai d'innovation et fabrication
Les solutions spécifiquement conçues et construites pour les applications de client incorporent la conception innovatrice qui sont produites à une qualité exceptionnelle et dynamiquement examinées avec la pleine certification. L'expérience en matériaux avancés, de carbure de céramique et de silicium au carbone et aux divers métaux de haute performance autres augmente l'exécution. Qualité assurément pour la fiabilité garantie.
Réparation
L'entretien et les ingénieurs d'usine peuvent tirer bénéfice d'une alternative rentable et efficace à remplacer grâce chère de joints mécaniques à des possibilités complètes de réparation. Les joints refourbis peuvent coûter à moitié cela d'une nouvelle unité, offrent la même durée de vie et une fois identifié peut habituellement être fourni le jour suivant, permettant à des clients de réduire le temps de panne coûteux.
|
|
| ... produits sans information technique |
| |
L'industrie regarde sur DEPAC en tant qu'un germoir de la technologie de pointe et un des fabricants les plus concurrentiels et techniquement les plus avancés des joints mécaniques.
Une longue liste de brevets et les modèles d'utilité enregistrés certifient à la prouesse innovatrice et à la conduite technologique de notre compagnie.
Les lignes de production du dernier cri de commande numérique par ordinateur, les inspections de qualité et les essais pratiques s'assurent que les joints mécaniques de DEPAC sont d'un haut en fonction de norme, efficaces, fiables et fortement salutaire à leurs utilisateurs.
|
|
|
|
|
|
Type 370
* Double joint stationnaire de cartouche avec le roulement
* Bride DIN 28141
* ABC de forme d'axe DIN 28154 ou selon toutes autres caractéristiques standard ou exigences de client
Arguments d'une façon convaincante !
Pour toutes les applications exigeant des dimensions d'axe et de bride DIN DEPAC offre un système de joint mécanique à partir dont la forme optima de joint peut être choisie pour le but en question. Les pièces de bride, les pièces de visage et certaines pièces de logement de joint sont interchangeables, permettant à l'utilisateur de maintenir les niveaux des stocks bas tout en satisfaisant toujours une large demande des pièces de rechange.
Ce système modulaire garantit tous les avantages des joints mécaniques stationnaires précédemment décrits ce qui sont nécessaires pendant une durée de vie optimisée.
Notes
Bride DIN 28141
Forme A - B d'axe DIN 28154 - C
Veuillez noter que la version de joint mécanique peut être manufacturée et livré non seulement pour le DIN dimensionne énuméré mais également pour TOUTES autres situations de support, y compris des tailles de pouce.
|
|
|
|
|
|
Type 390

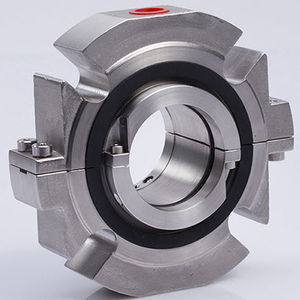

Joints mécaniques simples fendus
* Conception stationnaire
* Installation rapide, facile et fiable
* Alternative efficace pour des médias avec les matériaux pleins
* La meilleure alternative de cachetage pour les unités à grande échelle
* La plus basse pression de contact pendant la plus longue possible durée de vie
Arguments d'une façon convaincante !
Ce nouveau, joint mécanique de fente prouve de nouveau que les affaires de DEPAC et la philosophie de produit sont concentrées sur fournir des indemnités pour ses clients.
La technologie parfaite, la fiabilité élevée et le plus bas possibles achat et frais d'exploitation sont primordiaux.
L'équipement équipé des joints mécaniques de fente fonctionne sans fuite et ne doit pas être démantelé afin de remplacer le joint ou ses pièces.
Des pertes de production et l'entretien cher et long sont évités. Ceci s'applique en particulier pour de grandes et compliquées machines.
Le prix plus élevé sûrement d'un chantier, a dédoublé le joint mécanique que les stands dans aucune relation aux dépenses potentielles de l'installation non-ont dédoublé le joint mécanique !
Notes
Le dernier développement de DEPAC du joint mécanique de fente est l'option idéale pour de grandes et résistantes machines avec les axes de rotation qui exigent le cachetage et pour l'équipement qui a besoin de beaucoup de travail pour changer un joint mécanique.
Souvent il n'y avait aucun choix mais pour employer des emballages sur ces machines, malgré leurs inconvénients connus. Ceux-ci ont été pris dans l'affaire en raison du coût sans justification élevé d'entretien de phoque mécanique.
DEPAC nouveaux, dédoublent des cartels de joint mécanique de la façon optima les avantages d'un emballage qui est facile-à-change avec ceux d'un joint mécanique qui est étanche, optimisé pendant la vie et du point de vue fonctionnement efficace.
|
|
|
|
