Pitbull Beveler automatique portatif
Biseaux usinés propres de produit sans aide d'opérateur. Le SPB-3000, Pitbull Beveler automatique portatif, produira les biseaux usinés propres sans aide d'opérateur. Les angles biseautés de bidon automoteur de Pitbull jusqu'à 60 degrés et fraisent tous les types de métal comprenant l'acier inoxydable, l'aluminium, et les composés en raison de sa simplicité opérationnelle et propriétés de usinage très élevées. Pour recevoir des solutions à tous de vos applications de soudure et de découpage et pour les brochures et la vidéo complètes de produit, visiter svp notre site Web chez www.bugo.com.
|
|
Cette machine est conçue pour chanfreiner les toles en acier ou en inox.
Simple d'utilisation, silencieuse et rapide, elle est capable d'usiner des tôles d'une épaisseur de 9 mm jusqu'à une épaisseur de 50 mm.
Epaisseur de tôle de 12 mm à 40 mm.
Angle de chanfreinage variable de 20° à 45°
Poids : 110 Kg
Motorisation : Electrique 220 V ou 380 V
|
|
|
|
|
|
AXXAIR developpe et fabrique des machines de chanfrein orbital de la GA120 à la GA320. La plupart des machines sont évolutives en coupe et soudure orbitale.
Une vitesse d'exécution 10 X supérieure à celle obtenue avec un outil HSS
Le process carbure AXXAIR élimine les vibrations nocives et permet une utilisation sur des machines légères. Le chanfrein est réalisé en une seule rotation du moteur autour du tube, donc rapide. La mise en oeuvre, le réglage et le chanfrein sont simples et rapides. La plage de diamètre de chaque machine est très large et ne nécessite pas de mors spécifiques.
Un suivi de profil est installé en standard
Préparation idéale des tubes avant soudure.
Chanfrein orbital
En chanfrein orbital, le volume de copeaux est enlevé en une seule rotation autour du tube. Les capacités d’enlèvement de copeaux des plaquettes carbures répondent donc parfaitement à cette application ( contrairement a l’outil HHS ). Pour les grands diamètres et adaptations spéciales , nous consulter.
Concept unique et breveté AXXAIR
|
|
CHANFREINEUSE de tube portative ou d'atelier
MODELE TU 5
La TU 5 permet d'usiner les tubes,serrage interieur du diamètre 51 à 200mm .
La gamme des TU est disponible en version électriquhttp://admin.directindustry.fr/images_di/2ai/save-Fr.gife ou pneumatique.
|
|
Chanfreineuse TUD
Machine à chanfreiner les tubes à préhension externe.
La conception robuste et fiable machines TUD, permet la réalisation de: chanfrein, délardage intérieur /extérieur et tous usinages précis.
Le serrage ultra rapide, la mise en place et l'utilisation simple on en font l'outil idéal pour le tuyauteur, le chaudronnier et le monteur. Aussi bien sur site qu'en atelier.
Le principe d'usinage, le serrage de la machine est effectué par l'intérieur à l'aide...
|
|
Chanfreineuse de tube à préhension interieur.
Cette machine est conçue pour usiner les grands diamètres.
Elle peut etre aussi etre fixe pour l'utilisation dans les ateliers.
|
|
La machine taillante de plat portatif de BUG-O, PBM 2000, est une machine-outil qui permet à n'importe qui de produire les biseaux parfaits chaque fois. La machine est facilement ajustée pour couper n'importe quel angle biseauté entre 30 à 60 degrés et a une profondeur de découpage maximum de 3/4 " (20mm). Le PBM-2000 utilise un moteur puissant des puissances en chevaux 1-1/2 avec une tête de fraisage duelle qui a 12 insertions cermetalic indexables qui augmentent l'enlèvement en métal. Avec sa poignée particulièrement conçue, vibration à faible bruit et basse et un poids de 42 livres le PBM-2000 est extrêmement ergonomique. Attachement taillant de pipe facultative disponible pour 6 1/4 " diamètre (de 159mm) ou plus grand.
|
|
|
|
|
|
Des machines taillantes de KBM® sont conçues pour une opération d'homme. Elles sont montées sur les trains d'atterrissage à ressort incorporant les mécanismes d'alignement qui compensent automatiquement les surfaces de travail inégales. Les machines taillantes de Gullco KBM® individu-propulsent pendant l'opération taillante et taillent sans interruption des plats de n'importe quelle longueur. La machine KBM-18 taillante peut être fixée à un banc pour l'opération stationnaire.
Tous les bevelers portatifs de bord de plat de Gullco emploient une action de découpage rotatoire de cisaillement pour produire les biseaux usinés propres sans la déformation thermique. Les machines taillantes de KBM sont disponibles dans quatre modèles ; KBM-18 et KBM-18U Beveller, KBM-28 et KBM-28U Beveller résistant. Le modèle de « U » est pour le dessous des applications taillantes de plat.
DISPOSITIFS :
- Automoteur pendant l'opération taillante
- Base réglable à ressort
- Action de découpage rotatoire de cisaillement pour produire les biseaux usinés propres.
- Angles de biseaux 22 1/2 55 degrés
- AUCUNE DÉFORMATION THERMIQUE
- KBM-18 3m par minute
- KBM-28 2m par minute
|
|
|
|
|
|
ABM 26 est le dernier beveler portatif de plat comportant le système unique d'AUTO-FEED.
La machine peut voyager le long du bord du plat dans les deux directions et exécuter tailler sans n'importe quelle force physique de l'opérateur.
Caractéristiques principales et avantages :
- système d'ALIMENTATION AUTOMATIQUE de solution rapide
- système de protection avancé de surcharge
- système de contrôle résistant
- aucune force physique nécessaire
- plat efficace et décisif taillant avec la qualité de machine-outil
- possibilité pour adapter la voie aux besoins du client de guide
- panneau de commande facile à utiliser
- coût bas du bord biseauté
- sûreté
Caractéristiques techniques :
Alimentation d'énergie : 230-240V/50-60Hz
Puissance de moteur : 1.5 kilowatts
Système d'alimentation : AUTOMOBILE seulement
Vitesse d'alimentation : jusqu'à 500mm ; 19 11/16 » /per mn (pour l'acier de construction)
Largeur taillante : jusqu'à 35mm ; 1 3/8 »
Chaîne d'angles : de 0° jusqu'à 75° (0°, 15°, 30°, 45° dans la norme fixée)
Longueur de fonctionnement de voie de guide : 2000mm en tant que norme ; 78 prolongements illimités de ¾ » - possibles au moyen de voie additionnelle de guide (1200mm ; 47 1/4 " de chacun)
Épaisseur biseautée de plat : jusqu'à 60mm ; 2 3/8 » - quand plus de 35mm ; 1 3/8 » spécifient avec l'ordre.
|
|
|
|
|
|
Le BM-20 est une nouvelle génération, une machine facile à utiliser, portative, résistante conçue pour les plats en acier taillants et des pipes avant la soudure. Cette machine taillante est équipée de deux têtes de fraisage des insertions de chaque possession six, permettant le bon fonctionnement et l'efficacité exceptionnelle. Un ensemble d'insertions peut durer jusqu'à 2000 mètres du bord en acier biseauté et laisse travailler avec un résultat autour de 1.5 mètre/minute (selon la quantité du métal étant enlevé). Le BM-20 incorpore beaucoup de dispositifs de sûreté. Il a une module de commande électronique du dernier cri protéger l'opérateur, la machine et des outils. Il est équipé des pains de guide, qui le rendent facile et léger pour fonctionner.
DONNÉES BM-20 TECHNIQUES
Alimentation d'énergie : 1.1 kilowatts, 230 VCA, sur demande 110 VCA
Moteur : inductif avec le courant de démarrage accru
De vitesse de moteur : 2.820 T/MN
Outillage : 2 têtes de fraisage avec 12 insertions carrées
Gamme standard d'angles : 15-60º
Poids : 20 kilogrammes
Fonctions facultatives : Revêtement-au loin, pipe taillant, R3-rounding
Numéro de commande 230 VCA : FRE-0075-10-20-01-0
Numéro de commande 110 VCA : FRE-0075-10-10-00-0
|
|
Cette chanfreineuse de tubes spéciale est conçue pour le offshore.
Nous consulter pour plus d'informations.
|
|
Chanfreineuse PB 80
Le complément idéal des ravitailleurs et avance-barres. La chanfreineuse de barre PB 80 propose une solution économique pour appointer et tourner les barres. Trois applications différentes posssible : chanfreiner, centrer, tourner
Caractéristiques PB 80
30° Chanfreinage
ø 8-80 mm
Tournage
ø 10-60 mm
40 mm longueur max.
Centrage
ø 8-80 mm
Moteur
0.9 / 1.65 kw
Entraînement
2 x 2 vitesses
Vitesse 1
230 / 460 t/min
Vitesse 2
700 / 1400 t/min
Mandrin
3 mors
4 mors en option
|
|
Les séries de DEF doublent des extrémités de tube chanfreinant pour
de longues longueurs maximum. longueur de fonctionnement de 3000mm
avec le magasin automatique de chargement (BTM)
Les séries de DEF garnissent (long type de longueurs) de la série de SOCO DEF pour de longues longueurs, il sont possibles pour chanfreiner simultanément les deux extrémités d'un tube, avec jusqu'à 2000 millimètres de longueur de fonctionnement. Avec un BTM facultatif (magasin de paquet), les machines peuvent offrir un chargement complètement automatique, alimentant et chanfreinant le processus. Cette gamme convient à proprement et également chanfreinant les deux extrémités du tube, aussi bien que chanfreiner l'intérieur, extérieur et le visage du matériel.
|
|
La lame de découpage de LEFON est faite en Europe. Les lames est universellement conçues pour être compatibles avec toutes autres machines de découpage orbitales de marque.
La lame convient à couper tout le genre de matériel standard en métal.
La classe trois de la lame sont disponible : Économique, durable, et Supplémentaire-Durable.
La lame économique est rendue à partir de DMo5 lumineuse,
La lame durable est faite à partir du FAUCON DMo5 noir,
La lame Supplémentaire-Durable est faite à partir du FAUCON noir de Co5%
Dimension modèle
Remarques d'épaisseur de paroi de pipe de découpage
Les dents d'OD (millimètre) OD (pouce) numérotent pouce de millimètre
L6364 63 2.48 64 1.0--2.5 0.039--0.098 le plus populaire
L63100 63 2.48 100 0.7--1.5 0.0276--0.059
L6844 68 2.68 44 2.0--7.0 0.079--0.276 le plus populaire
L6872 68 2.68 72 1.0--2.5 0.039-0.098
L8044 80 3.15 44 5.0--10.0 0.197--0.394
L8080 80 3.15 80 1.0--2.5 0.039--0.098 de petite taille de la pipe carrée
|
|
|
|
|
|
PROTEM MACHINES A CHANFREINER PORTABLES POUR USINAGES SUR SITE OU EN ATELIER
CHANFREINEUSES DE TUBES
Les machines portables sont concues pour réaliser tous types de chanfreins : V, U, J, I, X
sur tous types de matières : acier chaudière, acier, acier inox, inconel, duplex, super duplex, austenite et tous types d´alliages
Les machines peuvent etre utilisées en toutes positions y compris en position plafond.
Les machines PROTEM peuvent etre motorisées en pneumatique, électrique ou hydraulique.
Des groupes hydrauliques compacts, transportables et puissants peuvent etre fournis avec nos équipements.
Plusieurs options permettent d´étendre la capacité des machines PROTEM type US :
-- porte outils allongés
-- mors enveloppants pour épaisseurs fines

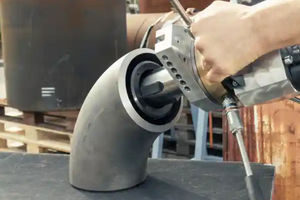

-- mandrin de serrage pour coudes
-- commande à distance
-- chariots de copiage
-- dispositifs de délardage
-- versions chanfreineuses à grande vitesse, notamment pour les secteurs PETROLE ET GAS
-- formation des opérateurs dans les ateliers PROTEM ou IN SITU sur tous continents
PROTEM est certifiée ISO 9000, CEFRI-E, CAEAR
Pour toute information, veuillez svp contacter :
PROTEM SAS
ZI LES BOSSES
F-26800 ETOILE SUR RHONE
FRANCE
Tel +33 4 75574141
email : n.reicher@protem.fr
|
|
|
|
|
|
PROTEM HSB machines à chanfreiner
CHANFREINEUSES HAUTE VITESSE
POUR INDUSTRIE DU GAS ET PETROLE
ET ATELIERS DE PREFABRICATION
• Les machine hydrauliques de la gamme PROTEM US - HSB peuvent être utilisées soit sur site, soit en atelier.
• Les machines sont transportables, faciles à installer et se brident sur le diamètre intérieur du tube.
• Les machines US-HSB sont utilisées pour chanfreiner, dresser et délarder. Ces opérations peuvent être effectuées séparément ou simultanément.
• Elles permettent d’obtenir une qualité d’usinage répétitive et de haute qualité sur des chanfreins en forme de V, I, J, X, sur des chanfreins composés parfaits pour un procédé de soudage manuel ou orbital.
• L'usinage s'effectue sur les matières principales de pipes telles que l'acier inoxydable, l'acier carbone, et tous les alliages exotiques tels que INCOLOY, HASTELLOY, INCOLOY DUPLEX etc.
Modeles disponibles pour diametres jusqu´á 48 "
Autres modèles sur demande
CONTACT ET INFORMATION
PROTEM SAS
ZI LES BOSSES
F-26800 ETOILE SUR RHONE
FRANCE
Tel +33 4 75574141
email : n.reicher@protem.fr
|
|
Chanfreineuse de tube de 20 mm à 780 mm.
Avance manuelle ou équipée d'une avance automatique.
Cette machine simple d'utilsation, et rapide vous assure une qualitée d'usinage irréprochable.
|
|
CHANFREINEUSE PORTABLE POUR TUBES CHAUDIERE PROTEM US 30
Capacité d'usinage:
30 mm ID – 114,3 mm OD
Capacité de serrage:
30 mm ID – 114 mm ID
Formes de chanfrein:
Dressage, chanfreins à 30° et 37°30 délardage, chanfrein tulipe, autres formes sur demande
Serrage:
Manuel avec clé
Expansion: 15 mm
Course d'avance: 35 mm
Vitesse moteur:
0 – 30 tr/min
MOTORISATIONS POSSIBLES EN PNEUMATIQUE, HYDRAULIQUE, ELECTRIQUE
OPTIONS :
Plateau porte outil rallongé pour étendre la gamme de diamètres pouvant etre usinés
Mandrin de serrage pour coudes
Mors enveloppants pour épaissseurs de tubes très fines
Commande à distance
ASSISTANCE SITE
FORMATION OPERATEURS
Outils pour détubage, mise à longueur, chanfreins tous types : X, U, J, V
Outils pour délardages, dressage de face / talon
Chariots de copiage
CONTACT ET INFORMATION
PROTEM SAS
ZI LES BOSSES
F-26800 ETOILE SUR RHONE
FRANCE
TEL +33 4 75574141
email : n.reicher@protem.fr
|
|
Machine à chanfreiner les tubes
US 600 R
La machine US 600 R est une machine transportable permettant de réaliser des chanfreins sur des tubes et pipes de diamètres de 600 mm 'à 1000 mm (version 1) et de 1000 mm jusqu'à 1500 mm (version 2).
La machine US 600 R permet d´effectuer des usinages répétitifs et de haute qualité (chanfrein I, J, X) sur acier carbone, acier inoxydable, alliages, inconel, duplex, superduplex,…
La machine US 600 R est équipée de plaquettes carbure standards, et peut chanfreiner des pipes jusqu'à 4" d'épaisseur. La machine est équipée d'une motorisation hydraulique reliée à un groupe de puissance de 22 kW.
CONTACT ET INFORMATION
PROTEM SAS
ZI LES BOSSES
F-26800 ETOILE SUR RHONE
FRANCE
Tel +33 4 75 57 41 41
Email : n.reicher@protem.fr
|
|
Machine á chainfreiner les tubes avec serrage automatique type PROTEM US25 CA
OUTIL ADAPTE POUR DETUBAGES CHAUDIERE, MISE A LONGUEUR TUBES SUR PLAQUES, CHANFREINAGE AUTOMATIQUE DE TUBES
Capacité d'usinage:
25 mm ID – 88,9 mm OD
Capacité de serrage:
25 mm ID – 87,5 mm ID
Formes de chanfrein:
Dressage, chanfreins à 30° et 37°30 délardage,
Chanfrein tulipe, autres formes sur demande
Serrage: pneumatique
Avance: 25 mm, mit Hebel
Vitesse moteur:
111 tr/min à vide, 75 tr/min vitesse nominale
CONTACT ET INFORMATION :
PROTEM SAS
ZI LES BOSSES
F-26800 ETOILE SUR RHONE
FRANCE
TEL *33 4 75574141
email : n.reicher@protem.fr
|
|
SERCO FC 745
SYSTEME DE FIXATION PAR CHAINE
PRINCIPE DE FONCTIONNEMENT:
Le système de fixation par chaîne FC 745 permet de fixer les machines d‘usinage SERCO:
- TU 400
- TU 600
- MS 600
- XP 600
APPLICATIONS:
Le système de fixation par chaîne FC 745 permet de fixer les machines d‘usinage SERCO sur l‘extérieur des pièces (brides, vannes, clapets… etc) ce qui permet l‘usinage complet des portées de joint et de goujons.
Grace à une conception simple et fonctionnelle, la mise en place de la chaine peut etre réalisée en quelques minutes et en toutes positions par un seul opérateur.
CARACTERISTIQUES TECHNIQUES:
• Diamètre mini de fixation: 160 mm
• Diamètre maxi de fixation : 745 mm
• Epaisseur mini des mors de fixation: 20 mm
Possibilité d´adaptation selon les diameters sans démontage.
|
|
MACHINE PORTABLE A CHANFREINER PROTEM US 150
MACHINE A CHANFREINER PORTABLE PROTEM US 150
Capacité d'usinage:
150 mm ID – 508 mm OD
Capacité de serrage:
150 mm ID – 508 mm ID
Formes de chanfrein:
Dressage, chanfreins à 30° et 37°30 délardage,
chanfrein tulipe, autres formes sur demande
Serrage:
manuel avec clé
Expansion: 30 mm
Course d'avance: 100 mm
Vitesse moteur:
7 - 10 tr/min à vide, 5 - 7 tr/min vitesse nominale
AUTRES MOTORISATIONS : Hydraulique, Electrique
Options :
bras de surfacage
mors enveloppants
commande à distance pour opérations en zone soumise à rayonnement ionisant
disposage de serrage pour coudes
chariots de copiage
porte outil rallongé
autres dispositifs pour applications spécifiques selon définition du cahier des charges
FORMATIONS OPERATEURS
ASSISTANCE SITE sur tous continents
CONTACT ET INFORMATION :
PROTEM SAS
ZI LES BOSSES
F-26800 ETOILE SUR RHONE
FRANCE
Tel +33 4 75574141
email: n.reicher@protem.fr
|
|
|
|
|
|
Portable taillant de la machine BM-15, machine taillante maniable pour l'appartement et tailler de rayon. Il peut également exécuter tailler de fraisage des trous avec le diamètre du minimum 50mm. Les têtes de fraisage interchangeables de chanfrein et de rayon utilise les insertions indexables permettant tailler à 30°, à 45°, à 60° (d'autres angles sur demande) et à couper des bords de rayon de 3, de 4 et de 5mm.
La machine est équipée de la protection biseautée continue d'ajustement, de surchauffe de largeur et de la commande de vitesse électronique pour l'usage sur une série de matériaux comme l'acier inoxydable d'acier, en aluminium et.
BM-15 est très efficace pour la préparation de soudure de bord et arrondir outre de la construction en acier avant la peinture ou l'enduit. La conception compacte et les petites dimensions hors-tout lui font un excellent outil dans tous les endroits avec l'accès limité.
Spécifications BM-15 techniques :
Alimentation d'énergie : 230V/50-60 hertz
Moteur : 2000W
De vitesse de moteur : 2000-5000 t/mn
Diamètre minimal du fraisage : Ca 50 millimètres
Tailler avec le rayon : R3, R4, R5
Largeur biseautée maximale pour 45° : 15 millimètres
Alimentation : 0.5 - 10m/mn (selon une largeur et une sorte biseautées de matériel de usinage)
Angles taillants : 30, 45, 60 degrés (d'autres angles sur demande)
Épaisseur de plat : 1.5 millimètres minimaux
Dimensions (L x W X H) : 461 x 140 x 256 millimètres
Poids : Ca 8.5 kilogrammes
Code produit (220-240 VCA) : UKS-0427-10-20-00-0
Code produit (110-120 VCA) : UKS-0427-10-10-00-0
|
|
Les machines taillantes froides de pipe portative disponibles pour le tube classe 1/2 " - 35 " (12mm - 900mm) avec le moteur pneumatique ou électrique ou hydraulique.
N'importe quelle forme biseautée est réalisable.
Modèles réservés automatiquement GBC MINI CHAUDIÈRE 1-4 d'AUTOMATICA du Special 100% et de GBC AUTOMATIQUE pour des échangeurs de chaleur, chaudières, industrie de condensateurs. Indiqué pour des opérations suivantes
- règlage de tube
- déplacement de soudure de tube pour le retubage
- préparation de soudure de tube et de plaque à tuyaux
Toutes les unités jusqu'à la taille maximum 8 " sont disponibles avec le dispositif de verrouillage pneumatique automatique pour l'opération haute à congélation rapide.
|
|
Les machines brûlantes et taillantes de découpe de précision de CON-O produisent les coupes et les biseaux elliptiques dans des pipes et des cylindres.
Le CON-O suit automatiquement les surfaces symétriques pour produire les coupes et les biseaux doux et précis. Il est portatif et facilement pris au travail. Le CON-O place d'une marque de centre-poinçon et est placé à une marque de rayon. Les aimants permanents puissants stabilisent la machine (deux kits de soutien de tangon sont fournis avec le CON-3 et CON-4, quatre kits de soutien de tangon sont fournis avec le CON-5.
|
|
MC ou le mini-bloc supérieur a été conçu pour sur place diviser et tailler sur de petits systèmes de tuyauterie et de valve.
Ces le mini découpage de pipe et les machines taillantes ont une structure légère qui incorpore notre basse conception brevetée de roulement de frottement. Ceci ajoute la force, exactitude et mène à l'usage minimal. MC se dédouble rapidement et monte facilement sur les systèmes sifflants intégrés et la conception compacte superbe a installé sans douleur dans les endroits serrés.
|
|
|
La chanfreineuse hydraulique Sertom C25 a été construite dans la connaissance de toutes les difficultés inhérentes au travail à froid de la tôle. Le travail est effectué par une cisailleuse à disque qui coupe et imprime l'avance de la tôle
|
|
|
Le cutter frontal de moulin pour les murs minces est portatif, irréfléchi et facile à utiliser ; l'idéal quand vous est fonctionnent dans les espaces miniatures ou dans les workmanships sur le champ. Les différents modèles laisse fonctionner avec des canaux de diamètre exprès parmi 3 et 63 millimètres. Idéaux pour le soudage orbital automatique.
|
|
DRESSEUSES DE FACE type PROTEM SL
-Dressage parfait de coudes, fittings et microfittings grâce à la tête de serrage courte
-Gain de temps grâce au changement rapide et aisé des douilles
-Encombrement très réduit
-Adaptées pour travaux en salles blanches
-Peuvent être utilisées en version portable ou montées sur un banc
-Avance manuelle ou automatique
-Moteur électrique grande capacité ou machines montees sur accu
(moteur pneumatique sur demande)
|
|
|
|
|
|
LEFON SquareDevil, le tube portatif ajustant la machine est particulièrement conçu pour aplatir et extrémité biseautée de tube, la rendant bavure-libre, et pour se perfectionner directement à l'axe du tube. Après le parement, le tube serait prêt pour la soudure orbitale ou toute autre fabrication de tube, idéal pour la grande pureté/l'usage haut sanitaire d'industrie, tel que le traitement de boisson, de laiterie, de pharmacie, d'eau, l'industrie etc. de nourriture, de semi-conducteur.
Dispositif principal :
* Visages et biseau la plupart des métaux comprenant l'acier inoxydable, le nickel et les aciers au carbone, chrome, alliage de cuivre-nickel, aluminium
* Éventail de bague selles de support) (de bride/OD disponibles, pour éviter toute distorsion de tube
* Trois disponibles modèles de SquareDevil, pour travailler au tube de 1/8 " OD à 4 1/2 " OD
* Bagues de qualité faites à partir de l'acier inoxydable plutôt que l'aluminium
* Peut faire face et tailler à l'épaisseur de paroi de tube jusqu'à 10mm
* 120/220 moteur électrique puissant de V Metabo
* Système micro d'alimentation
* Gamme complète d'approvisionnement de peu biseauté et ajustant
|
|
 voir les résultats de la rubrique suivante : Affûteuses |
|
|
