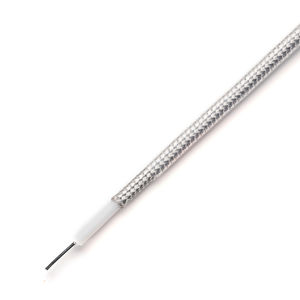

Câble coaxial hyperfréquence allégé
AXON'CABLE propose des câbles coaxiaux hyperfréquence allégés. Ces câbles sont 30% plus légers que les masses définis dans les anciennes normes aéronautiques WN et WD. Destinés au câblage d'avions et d'hélicoptères, ces câbles légers et de petit diamètre se caractérisent par d'excellentes performances mécaniques et électriques.
Avantages
-Excellentes valeurs d'atténuation,
-15 dB pour 10 m à 1 GHz,
-Température : -55°C à +180°C,
-Impédance caractéristique : 50 Ohm,
-Conformes aux normes aéronautiques EN 4604-009 KW.
Construction
Les câbles coaxiaux allégés Axon' se composent de :
-un conducteur aluminium et un diélectrique Celloflon® (PTFE expansé)
-un ruban de blindage, une tresse de blindage aluminium renforcée et une gaine extérieure FEP.
Ils peuvent être terminés avec des connecteurs (jusqu'à 18 GHz) :
-SMA mâle droit ou swept 90°,
-TNC mâle droit ou swept 90°,
-N mâle droit ou swept 90°,
-N femelle droit (jusqu'à 12 GHz).
Applications
-Avions.
-Hélicoptères.
|
|
|
|
|
|
Axon’ a conçu une gamme complète de cordons coaxiaux hyperfréquence faibles pertes principalement utilisés comme cordons de mesure et d’équipement et comme descentes d’antenne. Dans le domaine aéronautique, ils sont utilisés pour les radars et les systèmes de surveillance.
Construction
- Câbles coaxiaux isolés FEP ou PU terminés par des connecteurs SMA, N ou TNC
- Un flexible en acier inox ou un ressort revêtu d’un isolant thermoplastique pour une meilleure résistance à l’écrasement (gamme Axolab).
- Harnais hybrides : ils intègrent différentes configurations de fils et harnais connectés : des coaxiaux allant jusqu’à 40 GHz, des fils extra souples, des paires blindées ou non, de la fibre optique, des câbles de puissance, des câbles avec blindage optimisé, etc. Des solutions complètes de harnais avec connecteurs micro-D, circulaires et coaxiaux sont possibles.
- Cordons hyperfréquence flexibles : conçus pour résister à un nombre élevé de flexions pour des applications dynamiques (radar, systèmes de surveillance ou de navigation).
Caractéristiques
- Gamme de température : -55°C à + 125°C et –40°C à +95°C
- Fréquence d’utilisation : 0 à 40 GHz (selon le type de cordon)
- Pertes d’insertion optimisées (2.45 dB/m pour une fréquence de 40 GHz)
- Efficacité de blindage (> 100 dB pour une fréquence de 1 GHz).
- Très bonne résistance à la flexion pour les applications dynamiques.
|
|
Il existe de nombreuses versions de câbles coaxiaux, dans beaucoup de domaines comme la techniques de transmission et transmission de haute fréquence par exemple dans la médecine, les secteur militaire et de la communication.
HELUKABEL® tient également sur stock une large gamme de câbles coaxiaux, vidéo et antenne TV, afin de couvrir tous les besoins spécifiques de notre clientèle. Nous pouvons également répondre à des constructions spéciales suivant des spécifications détaillées.
HELUKABEL® propose également les câbles coaxiaux et multi coaxiaux RG selon les prescriptions militaires américaines MIL-C-17.
Nos câbles coaxiaux pour installations de réception satellite et antenne TV ainsi que nos câbles vidéo sont conformes aux prescriptions respectives.
|
|
|
|
|
|
SUCOFLEX 400
SUCOFLEX 400, la révolution de perte par insertion.
La nouvelle famille de câble de micro-onde de SUCOFLEX 400 a été spécifiquement développée pour des applications au sol pour la technologie de la défense, médical et des applications de technologie de mesure de l'espace, où la plus basse perte, la plus haute performance, la meilleure stabilité de phase contre la stabilité de la température et de phase contre le recourbement, l'excellente perte de retour et la stabilité mécanique sont primordiales.
Il y aura une sortie de virage régulière des produits de SUCOFLEX 400 pour les marchés appropriés spécifiques commençant par le SUCOFLEX 404 avec le connecteur droit du mâle SMA, qui est disponible maintenant. Le SUCOFLEX 406 comprenant N et connecteurs masculins droits de TNC suivra en février 2009. Ce câble aura la plus basse perte de la famille et est ainsi le plus bas produit de perte jusqu'à 18 gigahertz sur le marché. Pendant 2009, la gamme de connecteur sera augmentée et suivie des versions plus minces additionnelles avec les plus basses pertes pour des fréquences jusqu'à 40 gigahertz, aussi bien que les vestes et l'armure additionnelles pour toutes sortes d'applications. Les systèmes courants d'à haute fréquence pour des applications de la défense, médicales et de l'espace doivent être conformes aux demandes les plus élevées, ainsi il est essentiel que les composants de accompagnement de raccordement répondent aux normes les plus élevées aussi. La nouvelle famille de SUCOFLEX 400 satisfait ces demandes.
|
|
Câbles coaxiaux et courants faibles
Gamme complète de câbles standard et spéciaux pour courants faibles : câbles coaxiaux TV, radio, vidéo, informatique, séries KX et RG, multicoaxiaux, téléphone, informatique, portier, alarme, péritel
|
|
Câbles d'extension coaxiaux
Type d'extension coaxiale classique : câble d'extension (1,5 m) possédant des connecteurs BNC mâle-femelle (modèle EC-D-L2-5)
|
|
Numéro de type : 6002AXX
Article : CÂBLE ÉQUIPÉ
Description : Coaxial, prise 10-32 à la coupure, RG196A/U, câble traité à faible bruit, rouge
À FAIBLE BRUIT
|
|
|
Le magicien coaxial de câble équipé de Pasternack vous aidera à définir tous les éléments de vos conditions spécifiques de câble équipé de connecteur et comprenant des raccordements d'entrée-sortie et des longueurs de câble.
|
|
|
Micro-Cajoler M-Fléchissent est un câble souple de haute performance qui peut être acheté dans le vrac sur des bobines ou des enrouleurs. M-Fléchir est conçu pour assortir la ligne taille de 0.141 " ou 0.0865 " câbles semi-rigide de diamètre, de ce fait en permettant l'utilisation avec une variété très grande de type connecteurs et dénudeuse de soudure d'étalon. L'utilisation de tout notre savoir-faire de blindage de câble à micro-ondes avec un diélectrique plein de PTFE rapporte un câble très souple pour les utilisateurs qui ont besoin ou veulent de la flexibilité d'attacher leurs propres connecteurs.
|
|
Le câble coaxial de liaison de GORETM fournit une plus grande densité de empaquetage, une fidélité de signal, une longévité de câble, une capacité inférieure et un retard de propagation. Disponible dans une série de tailles/configurations. Peut être conçu selon vos caractéristiques :
Tailles de conducteur d'A.W.G. 50
Paires commandées d'impédance pour les signaux différentiels
Coaxiaux et paire-ruban ou câble rond pour des applications de transport en bus de signal
Câble-haute vitesse de quadruple, câbles différentiels avec deux paires protégées dans un paquet 15 pour cent plus grand qu'un diamètre de câble de simple-paires
|
|
L'assemblage de câbles ultra-léger de vol spatial d'UTiFLEX est optimisé pour des applications de vol spatial. Il fournit le poids le plus léger, la plus bas perte par insertion, et le meilleur
tenue de rayonnements dans une construction de câble souple. Les câbles utilisent Dupont
Aracon® pour le bouclier externe, une densité très réduite PTFE pour le diélectrique, et
une veste noire de Tefzel®. S'il y a lieu, l'assemblage de câbles est fabriqué en a
La salle blanche de la classe 1.000 par la NASA a certifié des techniciens de soudure. Additionnel
les possibilités incluent, mais ne sont pas limitées :
- la NASA a certifié la soudure à NASA-STD-8739.3 et à J-STD-001C. Classe 2 et classe 3.
- Salles blanches de la classe 10.000 et de la classe 1.000
- Conceptions résistantes de connecteur de Multipaction
- PIM libèrent des matériaux de câble et de connecteur
- Laboratoire métallurgique avec l'analyse et le rapport optique 100x en coupe
- Analyse de rayon X en temps réel
|
|
|
Les câbles d'essai de VNA UTiFLEX de Micro-Cajolent sont conçus pour l'usage avec des systèmes de la haute performance VNA quand la plus haute précision absolue est exigée. Typiquement vendu dans des paires assorties et fourni dans un cas en bois protégé ces assemblées exécutent à 40 ou 65 gigahertz et sont optimisées pour la stabilité de phase et d'amplitude. Elles sont plus chères que les câbles standard d'essai, mais sont le choix idéal quand des mesures qu'on peut répéter de précision doivent être effectuées.
|
|
Notre famille de câble d'alimentation, MLDS, a été conçue pour répondre aux normes techniques les plus élevées. Les valeurs électriques augmentées, impédance et à faible atténuation uniformes aux fréquences font à MLDS un choix optimal pour toutes les applications comprenant l'UMTS et le WiMAX. Nos câbles de MLDS sont compatibles avec les connecteurs et les accessoires standard.
Nous offrons de divers types de câble de MLDS : 3/8 ", 1/2 ", 5/8 ", 7/8 ", 1 1/4 ", 1 1/5 ", 2 1/4 "
Les deux couches unique jacketing avec une surface plus dure de HDPE et un intérieur plus mol de LDPE donnent aux câbles de MLDS la meilleure protection dans tous les environnements d'installation sans flexibilité perdante. En câbles d'alimentation de Draka, le diélectrique de mousse a extrêmement un niveau important d'expansion et une couche spéciale de peau pour la protection supplémentaire.
|
|
Câbles de rf et d'interface pour les modems par radio de SATELLINE
Nous pouvons offrir les types de câble suivants de rf pour vos solutions :
* Longueur de CRF-1 RG58 1 mètre avec la femelle du mâle de TNC/TNC - connecteurs
* Longueur de CRF-5F RG58 5 mètres avec la femelle du mâle de TNC/TNC - connecteurs ou mâle de mâle de CRF-5M TNC/TNC - connecteurs
* Longueur de CRF-15 RG58 15 cm avec les connecteurs à angle droit masculins de la femelle de TNC/TNC
* Le bas câble de la perte RG213 (1.6 DB/10m) pour des longueurs de câble de 1 labourent 20 mètres avec TNC ou N - connecteurs
* Bas câble de la perte ECOFLEX10 (0.9 DB/10m) pour des longueurs de câble plus de 20 mètres avec N ou TNC - connecteurs.
* Bas câble de la perte d'AIRCOM+ (0.8 DB/10m) pour des longueurs de câble plus de 20 mètres avec N ou TNC - connecteurs.
* Bas câble de la perte ECOFLEX15 (0.6 DB/10m) pour des longueurs de câble plus de 20 mètres avec N - connecteurs.
|
|
|
Pendant que le nom implique, le câble coaxial de cannelure soutient le conducteur central par l'intermédiaire des cannelures longitudinales du diélectrique plein de PTFE à l'intérieur d'un tube plein en métal. Ceci a comme conséquence l'excellente adaptation d'impédance, léger et à faible atténuation mais les limites le diamètre minimum de câble à approximativement 0.250 pouce. Les câbles de cannelure sont entièrement passage-capables et une fois joints aux connecteurs exhalés, ils sont excellente basse ligne solutions de transmission de perte pour des environnements de vide tels que le vaisseau spatial. Bien que les câbles de cannelure soient relativement chers et exigent du soin spécial de se plier et installer, ils offrent la meilleure exécution électrique globale de n'importe quelle ligne coaxiale de transmission.
|
|
|
|
|
|
La transmission de signal dans des applications et des communications de données électroniques change d'une manière dramatique. Les câbles maintenant doivent adapter à des vitesses plus rapides de signal au-dessus de plus longues distances avec moins de perte de signal. En plus, les nouvelles conditions de blindage de rencontrer des commandes d'émission de la FCC RFI/EMI, les règlements plus durs du feu exigés dans des installations d'assemblée plénière et les demandes du câblage à haute densité sont des facteurs qui ont été considérés en créant beaucoup d'alpha des produits coaxial et de données de câble. Les produits dans cette section sont conçus pour répondre à ces besoins de coffre-fort et de transmission fiable de voix, de vidéo ou de données.
UNE SÉRIE DE PRODUITS COAXIAUX
D'alpha produits coaxiaux sont fournis dans une large variété de catégories d'impédance (et de types de RG) pour la plupart de voix, des applications de vidéo et de données. Notre ligne complète inclut :
- Le coaxial de l'étalon RG pour le film publicitaire et les militaires emploient
- Câbles vidéo de précision de 75 ohms
- Conjuguent le coaxial
- Coaxial de gestion de réseau - Ethernet
|
|
|
Les séries de la CX de matrices de commutation sont disponibles dans une série de configurations simples de coaxial de fil conçues pour fonctionner dans la gamme à partir du C.C à 700 mégahertz. Beaucoup d'options sont disponibles pour réduire au minimum le prix tout en répondant aux caractéristiques désirées.
|
|
|
Les séries de la CX de matrices de commutation sont disponibles dans une série de configurations simples de coaxial de fil conçues pour fonctionner dans la gamme à partir du C.C à 700 mégahertz. Beaucoup d'options sont disponibles pour réduire au minimum le prix tout en répondant aux caractéristiques désirées.
|
|
|
Le magicien de l'adapteur de Pasternack est conçu pour vous aider à identifier l'adapteur coaxial droit de rf pour répondre à votre exigence spécifique. Avec plus de les dans-actions différentes de 750 configurations d'adapteur, en séries ou les entre-séries, il n'y a aucun besoin de rechercher différentes compagnies les adapteurs coaxiaux de rf. Pasternack a plus d'adapteurs coaxiaux de rf en stock que n'importe quelle autre compagnie, embarquera votre ordre le même jour vous endroit il, à partout où vous avez besoin.
|
|
Parafoudre à base d'éclateur à gaz avec un Filtre Basse Bande (CXP-DBC) ou sans (CXP) ou 1/4 d'onde (PRC) développé pour protéger les accès RF.
|
|
|
Les protecteurs de montée subite coaxiaux de Pasternack fournissent la protection pour votre rf et les applications coaxiales de micro-onde de la foudre ou d'autres montées subites à haute tension.
|
|
EACON, le câble équipé montable de micro-onde de champ
Pour adapter aux besoins des clients, HUBER +SUHNER a développé cette solution innovatrice. EACON représente une manière simple, flexible et rapide d'assembler le câble et les connecteurs à micro-ondes dans le domaine sans compromis à la meilleure exécution. Le câble et les connecteurs montables à micro-ondes de nouveau champ sont lumière et imperméabilisé, construit pour des fréquences
jusqu'à 6 gigahertz - de manière opérationnelle sur le marché d'aviation et de défense aussi bien que généralement dedans le marché industriel.
Dispositifs
Se réunir facile - seulement deux pièces de connecteur
IP imperméable à l'eau 68
Basse perte
Excellente perte de retour jusqu'à 6 gigahertz
Extrêmement fiable
Trousse à outils se réunissante pour le support de champ
SMA, N, connecteurs de TNC
Applications
Le famille d'EACON 4C a été développé pour se réunir facile sur la défense et le marché industriel.
|
|
|
Pour les connecteurs standard coaxiaux de rf aussi bien que pour des connecteurs d'essai et de mesure, Rosenberger offre un éventail complet des câbles coaxiaux de liaison de haute qualité : S'étendant des câbles peu coûteux pour la production en série, des câbles à bas prix d'essai en laboratoire, des câbles très robustes pour des applications extérieures jusqu'aux câbles à haute précision d'essai et de mesure - notre priorité première est un choix précis des matériaux de meilleur-qualité aussi bien que l'excellent savoir-faire pour développer et effectuer des processus de fabrication à haute précision.
|
|
|
Le magicien coaxial de câble équipé de Pasternack vous aidera à définir tous les éléments de vos conditions spécifiques de câble équipé de connecteur et comprenant des raccordements d'entrée-sortie et des longueurs de câble.
|
|
Flexible
Semi-rigide
Conforme
Ligne à retard
|
|
|
|
