Paliers de butée sphériques de rouleau
Pour répondre aux caractéristiques les plus précises, SNR propose une gamme sphérique de manière permanente optimisée de roulement à rouleaux, fournissant encore une robustesse plus élevée.
De la petite empreinte de pas, des paliers de butée de rouleau de série d'E sont conçus pour soutenir les charges mécaniques élevées. Ils acceptent l'effort axial très élevé, tout en comportant la basse susceptibilité aux chocs. Cependant, le chargement radial doit demeurer modéré. La déviation d'alignement admissible est à l'ordre de 2° et la vitesse tournante est basse.
Les charges élevées probablement à appliquer à ces paliers de butée exigent la lubrification d'huile (des ports de lubrification sont fournis). La lubrification de graisse peut seulement être envisagée pour de basses vitesses tournantes, sous le chargement modéré.
Grâce à leurs composants détachables les paliers de butée de SNR est interchangeable.
|
|
UNITEC est une entreprise manufacturière, certifiée selon OIN 9001 et appartenance au groupe de MONDIAL. En plus des roulements de précision pour les machines-outils (roulements à rouleaux croisés, roulements axial-radiaux combinés pour des vis de boule et pour des tables d'indexation), UNITEC fabrique également des roulements pour les applications suivantes :
BOUDINEUSES À VIS :

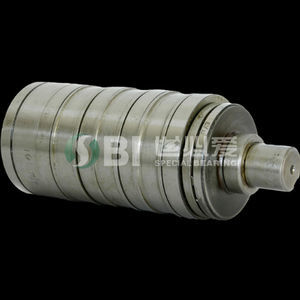

- roulements tandem
INDUSTRIE TEXTILE :
- roulements spéciaux, palpeurs de came, rouleaux de voie
INDUSTRIE DE CONVERSION DE PAPIER :
- roulements axiaux, radiaux et combinés, roulements auto-dressants
MACHINES D'IMPRESSION
LAMINOIRS DE SENDZIMIR
- 3 de rangée roulements à rouleaux Double-- ou
INDUSTRIE FONCTIONNANTE D'ACIER ET EN MÉTAL
- roulements à rouleaux de multi-rangée pour des cylindres
- roues à chaînes
- rouleaux de secours pour redresser des machines
- roulements à rouleaux combinés d'aiguille
|
|
Les butées à rotule sur rouleaux ont une rangée de rouleaux auto-alignante. Elles sont composées de rondelles-arbres et de rondelles-logements massives, ainsi que de rouleaux sphériques asymétriques avec cages. La cage assure le maintien des rouleaux avec la rondelle-arbre. Les roulements sont démontables. Le montage des composants de la butée peut donc se faire séparément.
Les butées à rotule sur rouleaux supportent des charges axiales très élevées et admettent des vitesses relativement élevées. Les chemins de roulement étant inclinés par rapport à l'axe de la butée, celle-ci peut également supporter des charges radiales.
|
|
Paliers de butée coniques par RBC
Des paliers de butée coniques par RBC sont utilisés dans les applications où les charges lourdes sont présentes. RBC a effilé l'offre de paliers de butée :
* Les versions scellées où la lubrification est problématique ou les contraintes de l'espace n'offrent pas le luxe d'un joint d'axe
* Versions non scellées disponibles
* Caisse carburée soutenant l'acier de qualité
* La taille s'étend de 1 pouce à 3 pouces de diamètres d'alésage
|
|
Des paliers de butée cylindrique de rouleau sont conçus pour fonctionner sous les charges axiales lourdes aux vitesses modérées. Ils sont relativement peu sensibles aux charges de choc, sont très stiff et exigent peu d'espace axial. Aussi norme ils sont disponibles que les roulements simples de direction et peuvent seulement adapter aux charges axiales agissant dans une direction.
Les paliers de butée cylindrique de rouleau sont de conception séparable, les différents composants peuvent être montés séparément. Ces roulements ne permettent aucune déviation d'alignement angulaire entre l'axe et le logement ni aucune erreur de l'alignement entre les surfaces de soutien dans le logement et sur l'axe.
|
|

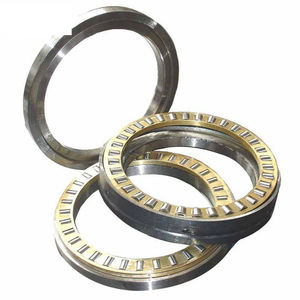

Roulements à rouleaux cylindrique axiaux
Les roulements à rouleaux cylindrique axiaux comportent les ensembles cylindrique axiaux de rouleau et de camp et l'axe et le logement localisant des rondelles.
Les roulements ont en particulier la petite taille de coupe longitudinale, ont la portance élevée et la rigidité élevée et peuvent soutenir les forces axiales dans une direction.
Ensembles cylindrique axiaux de rouleau et de camp
Les ensembles cylindrique axiaux de rouleau et de camp comportent les camps axiaux avec un ou deux rangées des rouleaux cylindrique. Les camps ont en particulier la petite taille de coupe longitudinale, la portance élevée et la rigidité élevée. Ils peuvent soutenir la force axiale d'une direction et agir en tant que roulements de non-repérage dans une direction radiale. Des camps axiaux sont combinés avec le logement ou l'axe localisant des rondelles ou sont intégrés directement dans la construction adjacente. S'ils sont employés en dehors
|
|
|

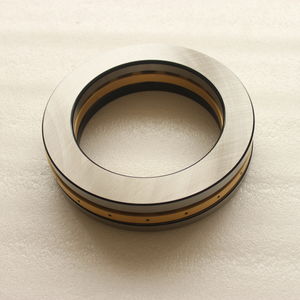

Le palier de butée sphérique de rouleau ce genre de roulement peut soutenir la charge combinée de la charge radiale et axiale, mais incliné à la charge axiale. Cependant, sa charge radiale ne peut pas passage supérieur le 55%of sa charge axiale. Elle a l'exécution de cône. Comparant à l'autre roulement à rouleaux de poussée, elle a le bas coefficient de frottement et de vitesse tournante plus élevée.
|
|
Ces roulements peuvent assurer les charges axiales lourdes et simultanément ils peuvent adapter aux charges radiales avec des valeurs jusqu'à de 55% de la grandeur axiale de charge.
En raison de leurs possibilités auto-dressantes, ils absorbent la déviation de recourbement de l'axe.
Les paliers de butée sphériques de RKB ont un camp en laiton usiné guidé par une douille maintenue dans l'alésage de rondelle d'axe (fin de support de suffixe). La rondelle d'axe et le camp avec des rouleaux forment une unité inséparable.
Les dimensions hors-tout des paliers de butée sphériques de rouleau sont conformes au 104:1979 d'OIN, de sorte qu'elles soient interchangeables avec différentes conceptions, même les plus tôt (suffixe B).
La personne à charge suggérée de charge de lubrification et de minimum d'huile sur la vitesse doit être tenue compte pour le fonctionnement satisfaisant.
|
|
Butées à rouleaux sphériques de grand diamètre de produit de GWG. En plus des articles d'étalon, GWG peut rendre les beairngs non standard et de coutume de poussée de galet avec un délai d'exécution plus court que prévu. Pour plus d'information, regarder svp notre page d'accueil www.gwgbearings.com
Nombre de série :
292xx
293xx
294xx
Gamme de diamètre d'alésage :
150mm-900mm
|
|
Paliers de butée série-Sphériques de rouleau d'Excel
Le caniveau de la rondelle de logement de ce type de roulement est sphérique avec le centre du rayon situé sur l'axe de roulement. La conception fournit des possibilités d'individu-alignement au roulement. L'angle de contact () est approximativement 45° permettant au roulement de soutenir la charge axiale et un petit à la quantité modérée de charge radiale.
Ce type de roulement est employé souvent pour des machines de moulage par injection, des crochets de grue et d'autres grandes machines.
|
|

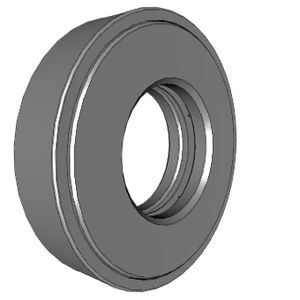

Les butées à rotule sur rouleaux sont des rouleaux axiaux unidirectionnels séparables
* Compensation du désalignement
* Adaptées pour les charges axiales élevées et certaines radiales
* Adaptées pour les vitesses de rotation relativement élevées
* Normes : DIN 728
* Séries : 29200, 29300, 29400
* Exemples d’application : arbres verticaux lourds, machines de moulage à injection, etc.
|
|
L'angle de contact du roulement à rouleaux poussé est forme de la géométrie 90°.Its des pièces est simple. Il peut être appartenu au roulement séparé qui a traiter plus haut des précisions. Il peut relativement installer la rondelle d'axe et la rondelle de logement.
Le roulement à rouleaux de poussée de P.R. inclut trois séries : palier de butée sphérique de rouleau, palier de butée cylindrique de rouleau et palier de butée conique de rouleau. Nous compagnie pouvons accomplir le `de clients toutes sortes de conditions.
|
|
Les tailles de catalogue et machiné pour commander des conceptions de roulement sont facilement disponibles.
Conceptions cylindrique de rouleau - catalogue et machiné
Alignement, réuni, et doubles conceptions de action disponibles
Conceptions coniques de rouleau - TTHD et TTVF
Conceptions d'encorbellement pour l'appui minimal d'épaule

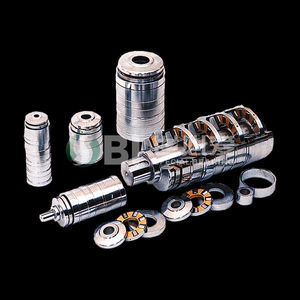

Le tandem a poussé 2-8 conceptions d'étape
Conceptions de température disponibles
Conceptions de vitesse disponibles
|
|
|
Palier de butée conique de rouleau il peut soutenir une charge axiale plus lourde dans une direction simple que le roulement à rouleaux poussé. Sa rigidité est forte et occupe le petit espace axial. Et sa vitesse tournante est plus haute que le roulement à rouleaux cylindrique poussé.
|
|
|
|
|
|
Les paliers de butée de rouleau de cône de RKB ont les pièces séparables : rondelle d'axe, logeant la rondelle et roulant l'élément.
Le programme de RKB inclut le type simple de direction, le double type de direction et le type spécial screw-down.
Des roulements de RKB T.R.T sont fabriqués en deux versions constructives.
Les rouleaux sont radialement guidés par la nervure d'une rondelle (suffixe ZB).
Ces roulements peuvent également être produits dans la version sans camp (suffixe V).
Les séries les plus communes sont T, TK et type 351.
Des roulements faits d'aciers alliés de carburation durcis par cas peuvent être également produits.
Des roulements de RKB sont utilisés dans les applications de laminoir associées.

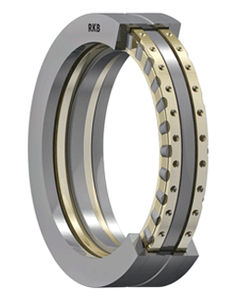

RKB produit de doubles paliers de butée de rouleau de cône de direction dans deux versions constructives, avec les caniveaux plats centraux de rondelle et de cône d'axe dans les deux rondelles de logement ou avec des rondelles de logement d'avion et des caniveaux de cône dans la rondelle centrale d'axe.
Une douille spéciale est arrangée, ainsi aucun ajustement spécial du roulement n'est exigé.
Pendant que les doubles roulements à rouleaux de cône de direction sont habituellement montés avec l'ajustement lâche sur le cou de pain, la rondelle d'axe est normalement équipée d'un ou deux fentes de repérage qui, engagées dans la rainure de clavette ou les dispositifs semblables, empêchent la rondelle d'axe de tourner d'allocation des places.
Les séries les plus communes sont 350, 351, 353 et type de TTK.
Les roulements screw-down de RKB sont une conception spéciale des paliers de butée simples de rouleau de cône de direction utilisés pour des arrangements de laminoir.
Ils sont généralement produits avec les aciers alliés de carburation durcis par cas et avec le plein complément de longs rouleaux de grand diamètre.
Les dimensions des paliers de butée de rouleau de cône ne sont pas normalisées.
Les dimensions principales de frontière sont produites selon OIN 199/1979
|
|
|
Le palier de butée cylindrique de rouleau ce genre de roulement se compose de rouleau cylindrique de poussée, de camp composé, de rondelle de repérage de logement et d'axe localisant la rondelle. Il peut soutenir la charge lourde de poussée afin d'obtenir la capacité de charge lourde et la rigidité élevée dans les petits espaces. Il s'applique pour exiger des états tournants de vitesse du bas.
|
|
|
Palier de butée cylindrique de rouleau de grand diamètre de produit de GWG. En plus des articles standard, GWG peut faire le roulement non standard et fait sur commande avec un délai d'exécution plus court que prévu. Pour plus d'information, regarder svp notre page d'accueil www.gwgbearings.com
|
|
Les butées à rouleaux cylindriques sont des roulements axiaux séparables:
- Disponibles dans le modèle standard à une direction, sur demande à deux directions
- Adaptées pour les charges axiales élevées
- Non sensibles aux chocs
- Adaptées pour les vitesses de faibles à moyennes
- Normes : DIN 616, DIN722
- Séries : 81100, 81200
- Exemples d'application : machines de moulage à injection, presses, etc
|
|
|
Le palier de butée cylindrique de rouleau est appliqué pour prendre les charges axaial. Il a une capacité de charge élevée. La rondelle de logement et la rondelle d'axe de lui sont faites d'acier de roulement. Le matériel de camp peut être l'alliage bas de cuivre, alliage d'aluminium, paliers de butée cylindrique de rouleau de steel.the faits en alliage de base d'en cuivre d'utilisation de NNN comme matériel de base de camp. L'alliage d'aluminium et l'acier et le plastique du carbone sont également disponibles sur la demande des clients. Dans ce cas, un certain suffixe spécial devrait être apposé aux codes de roulement pour montrer la différence.
|
|
