Une série complète de contrôleurs multifonctionnels avec l'automate programmable, les CONNEXIONS, le LYNX, le VEGA et le NEOS fait les stades de la programmation et travaille la commande de cycle facile.
- Disponible dans différentes versions
- Commande de 1, 2 ou 4 haches
- automate programmable puissant et flexible
- Interface graphique complètement configurable
- Les systèmes peuvent être complètement installés pour s'adapter parfaitement dans les applications à facettes multiples
|
|
Voltage 24 V DC, 110, 230 V AC
Entrées/sorties numériques (sorties relais ou sorties relais et transistors)
Entrées/sorties analogiques
2 interfaces série
Compteurs rapides
48 entrées/sorties numériques
Entrées/sorties analogiques (3/1)
2 interfaces série
Ethernet.
|
|
Avec JetWeb, vous disposez d'un système complet et parfaitement cohérent pour maîtriser efficacement vos projets d'automatisation. JetWeb utilise la connectivité Ethernet-TCP/IP à tous les niveaux - également pour la synchronisation des entraînements électriques. Elle favorise le principe de modularité et facilite la maintenance des installations tout en permettant la connexion au système informatique de l'entreprise. Elle permet aussi la visualisation et la conduite et signale une alerte de la machine par Email ou SMS.
Une des caractéristiques essentielles de JetWeb réside dans le fait que toutes les commandes et toutes les fonctions d'automatisation sont programmées et implémentées à partir d'un outil et d'un langage uniques. JetWeb intègre toutes les fonctions d'entraînement dans la commande, y compris la commande à trajectoire continue.
|
|
|
|
|
|
Le système de contrôle facile à utiliser d'écoulement de PLC de Nex Flow (PLCFC) pour
l'air comprimé est vraiment avancé et emploie la technologie la plus moderne
aujourd'hui disponible et peut être employé comme unité autonome ou être connecté avec
d'autres systèmes automatisés. Le PLCFC est un système basé par PLC - pas simplement
un temporisateur simple. Ce n'est pas une sonde et un temporisateur simplement simples et souvent surestimés.
Le PLCFC combine une sonde électrique de photo pour allumer l'air quand
la cible passe la sonde et pour arrêter l'air quand elle laisse la sonde. (L'unité est placée pour avoir un seconde retard 2 après qu'elle laisse la sonde mais s'allume instantanément quand elle voit la cible). Nous pouvons fournir un temporisateur facultatif si le client veut placer l'unité pour tourner au loin basé à l'heure plutôt qu'utilisant la sonde pour l'arrêter.
À la différence de beaucoup d'unités concurrentielles, qui offrent seulement un marche-arrêt simple avec le temporisateur, elle n'optimise pas vraiment l'utilisation d'air si le temporisateur est placé mal et part du système courant bien plus longtemps que nécessaire.
|
|
Avec la “SPEED7 Technology” , les API de la gamme system 300S VIPA sont les systèmes de contrôle/commande programmables avec STEP®7 de Siemens les plus rapides du marché.
La capacité maximum de mémoire pour le programme et les données est intégrée dans tous les API équipés du processeur SPEED7, aucune carte mémoire additionnelle n'est requise. La carte de configuration mémoire VIPA MCC permet d'étendre la mémoire intégrée de 2MOctets à 8MOctets en fonction des besoins de chaque application. Toutes les CPU sont équipées d’une interface Ethernet de communication PG/OP. Une interface de type "CP343" pour les communications TCP/IP est intégrée sur la version «NET» des API.
|
|
|
|
|
|
Le FP-X, nouvel automate de la série FP, succède au célèbre FP1.
Avec des dimensions réduites, une capacité mémoire et une vitesse de traitement supérieures, des signaux de gestion des axes optimisés, le FP-X est parfaitement adapté à une large variété d'applications. Les unités centrales sont disponibles avec 14 à 60 E/S et jusqu'à 32k pas de mémoire programme. Des cassettes d'extension spéciales, par ex. des cassettes d'extension mémoire, analogiques, numériques ou compteur rapide offrent encore plus de flexibilité au FP-X et permettent à l'utilisateur de configurer l'automate en fonction des besoins de ses applications. Les cassettes d'extension n'ont pas besoin d'espace supplémentaire : il suffit de les enficher dans l'unité centrale. Si nécessaire, trois modules d'extension FP0 peuvent également être connectés afin d'augmenter la capacité d'extension et les fonctionnalités.
Brève vue d'ensemble des principales fonctions :
- Traitement ultra-rapide
Scrutation ultra-rapide de 0,32µs pour une instruction de base (temps de
scrutation de 1,9 ms pour 5 k pas)
- Large capacité avec marge supplémentaire
Capacité programme de 32k pas avec zone commentaire suffisante
- Nombreuses possibilités d'extension et grande palette d'options
Extension d'E/S max. de 300 voies et autres possibilités d'extension grâce
aux cassettes d'application
- Sécurité élevée
Protection des programmes par mot de passe à 8 caractères et fonction
interdisant les chargements non autorisés
- Possibilité d'utiliser simultanément jusqu'à 3 ports série de communication
Une cassette de communication offre jusqu'à 3 ports de communication
série
|
|
Avec les automates PSScompact, vous pourrez réaliser la commande de sécurité complète d'une machine, d'une installation ou d'un processus :
- PSSc 3047 SC : automate de sécurité centralisé avec 47 entrées et sorties
- PSSc 3047 SC-SB : automate de sécurité centralisé avec 47 entrées et sorties et possibilité d'extension décentralisée via le SafetyBUS p
- PSSc 3075 SC : automate de sécurité centralisé avec 75 entrées et sorties
- PSSc 3075 SC-SB : automate de sécurité centralisé avec 75 entrées et sorties et possibilité d'extension décentralisée via le SafetyBUS p
- PSSc 3006 SC SB : automate de sécurité décentralisé avec jusqu'à 4 032 entrées et sorties via le SafetyBUS p
- PSSc 3006 SC SB2 : automate de sécurité décentralisé avec jusqu'à 8 064 entrées et sorties et fonction logique supérieure via le SafetyBUS p
|
|
|
La gamme System 100V de VIPA est composée de micro-API programmables avec Step®7 de Siemens ou l'outil de programmation WinPLC7 de VIPA. De conception compacte, les automates programmables System 100V gèrent un maximum de 160 Entrées/Sorties I/O points en leur attachant des modules d'extension. Ils ont été conçus pour les petites applications et celles où l'aspect économique est prépondérant.
|
|
|
|
|
|
FP0 - Petit et performant
- 64 entrées / 64 sorties transistor ou 54 sorties relais max.
- 24 entrées analogiques / 12 sorties analogiques max.
- Interfaces 2 x RS232C
- Mémoire programme : 2700 à 10 000 pas
- Mémoire données : 1660 à 16 384 mots
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CC-Link
FP0R : la nouvelle référence en matière d'automates compacts
- 64 entrées / 64 sorties transistors ou 54 sorties relais maxi.
- 24 entrées analogiques / 12 sorties analogiques maxi.
- 2 x interfaces RS232C, port USB2.0
- Mémoire programme : 16000 à 32000 pas
- Mémoire données : 12315 à 32765 mots
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CC-Link, liaison API
- Fonctions de positionnement intégrées, avancées
Automate compact et performant : FP-Sigma
- 192 entrées / 192 sorties transistor ou 56 sorties relais max.
- 40 entrées analogiques / 28 sorties analogiques max.
- Interfaces 3 x RS232C ou 2 x RS232 + 1 x RS485
- Mémoire programme : 32 000 pas
- Mémoire données : 32k à 1056k mots
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CC-Link, CANopen, DeviceNet
- Fonctions de gestion des axes
|
|
|
|
|
|
Le noyau de ce morceau de PLC 7001 est basé sur le PLC 7000 qui a déjà été en service pendant deux années. Avec son interface simplifiée de mémoire le PLC 7001 peut être facilement intégré en tant que PLC incorporé dans la division. applications de client.
L'interface périphérique offre la possibilité pour réaliser jusqu'à 56 in- et sorties, fonctions de modulation d'impulsion en durée aussi bien que des commandes de moteur pas à pas des modules intégrés. Pour l'application des périphériques decentral, le morceau offre un autobus périodique d'entrée-sortie qui permet le fonctionnement jusqu'à de 32 numériques et de modules analogues d'entrée-sortie.
En liaison avec un processeur Arm9 il y a également la possibilité pour actionner la communication Ethernet-basée comme le TCP/IP, l'EtherCAT, le Powerlink et le Profinet.
À une tension d'opération de 1.8V la perte de puissance s'élève seulement à 1.2W. Pour cette raison la conception est de façon optimale appropriée à l'application dans un plus haut temp. gammes.
Unité centrale de traitement d'un seul morceau
Pour les utilisateurs souhaitant intégrer un PLC dur à rendement élevé dans leur application, il y a un module préfabriqué de PLC qui mènent par tout le numérique/analogue et d'autres interfaces de communication à un SO-200 PinConnector. Ces modules peuvent être facilement intégrés dans de diverses applications comme les contrôleurs de conseil, le HMIs etc.
Les modules aussi bien que les modèles de morceau peuvent être équipés de la mémoire d'utilisateur de PLC de jusqu'à 2MB.
|
|
|
|
|
|
ALTO RIOM EN50155
Alto RIOM est conçu pour s'intégrer dans les architectures ferroviaires embarquées TCMS.
Il réalise les automatismes locaux, interface et pilote les appareils spécifiques reliés par liaison série ou CAN : air conditionné, portes, freins, auxilliaires, sécurité incendie.
Au niveau supérieur, ALTO RIOM s'interface sur un réseau MVB ou EtherNet/IP
Alto RIOM a été conçu selon la méthodologie SIL2 et en conformité avec les normes EN50155.
Par exemple, Alto RIOM contribue au pilotage des freins des voitures du métro de Barcelone.
Présentation mécanique : 2.5 kg min, IP30, Fixation par vis
Robustesse
- Spécifications électriques, mécaniques, thermiques, climatiques selon EN50155
- Compatibilité électromagnétique selon EN 50121-3-2 et EN50022
- Alimentation : 24V or 72-110V -30% +25%
Unité centrale de base équipée de :
* 1 voie MVB + 1 voie Ethernet + 1 voie CAN
* 2 voies asynchrones RS485
2 cartes de 32 entrées logiques + 32 sorties relais
* Connecteurs DIN41612
* Entrée logique 24V ou 72-110V -30% + 25% ; 10 mA
* Sortie relais :
Tension entre contacts : 16 to 160 Vcc
Pouvoir de coupure : de 8A 30Vcc à 0.4A 110Vcc
Option : Carte périphérique (se place à côté de l'unité centrale)
* 4 voies RS232/RS485.
* 4 entrées analogiques +-10V, +-20mA , 12 bits, 2%
* 4 sorties analogiques 0-10V, 0-20mA, 12 bits , 2%
|
|
|
|
|
|
LT200 : PLATE FORME D'AUTOMATISME POUR ENVIRONNEMENTS SEVERES
- ROBUSTESSE : chaque module est enfermé dans un fourreau en aluminium qui le préserve contre les agressions électromagnétiques et permet une bonne dissipation thermique.
- COMPACITE: Hauteur x Profondeur : 105 mm x 84 mm ; Largeur = 25mm x Nombre de modules
- MODULARITE : supporte jusqu'à 15 blocs de 8, 16, 32 ou 64 entrées/sorties chacun.
La longueur des embases peut être taillée sur demande => coffrets
La CPU supporte 1 port Ethernet, 4 ports Série , une liaison console USB
Elle démarre à -40°C
Le connecteur Ethernet est adapté aux environnements vibratoires.
Mémoires : SDRAM : 32Mo (16Mo pour l'utilisateur); FLASH : 16Mo (4Mo pour l'utilisateur)
Les connecteurs d'entrées/sorties sont des bornes à vis pour un usage standard ou des subD pour un usage embarqué dans des conditions d'utilisation mécaniques plus sévères (chocs, vibrations) comme les systèmes de transport, les shelters aéroportés ...
L'embase est fixée par équerres sur une grille ou plaque en fond d'armoire.
2/ UTILISATIONS LOGICIELLES
Le LT200 accepte 3 utilisations différentes :
* Une plate-forme d'acquisition et de pilotage paramétrable avec l'atelier OPAL : une mise en oeuvre rapide , quelques scripts de traitements locaux
* Un automate IEC61131-3 programmable avec l'atelier Isagraf V5.2
* Un calculateur embarqué programmable en C avec le Linux Software Development kit sous Eclipse.
|
|
Conception et caractéristiques :
Modèles : HB
Alimentation : 24 V DC ± 10 %
Fonction disponible :
-Inversion du sens de rotation
-Variation de vitesse synchronisée
-Couple de démarrage constant
-Accumulation sans pression pour colis isolé ou train de colis
-Transport de colis de différentes longueurs
-Espacement de colis
-Vitesse stabilisée en fonction de la charge
-Récupération du signal d’erreur en cas de surchauffe moteur et platine
-Protection du moteur et de la platine
-Etc..
|
|
|
|
|
|
Ce sort de technologie contient, dans seulement 325 cm2, la capacité de contrôler les affichages colorés d'affichage à cristaux liquides avec l'écran tactile avec des dimensions entre 7 " et 15 ", des claviers de matrice jusqu'à 60 clefs, plus de 70 numériques et entrée-sortie analogue « à bord de », encodeur 4 par accroissement, jusqu'à 2 ports de CANopen et portes série RS232/RS485.
Avec la disponibilité du port d'USB, il est possible de relier au contrôleur une souris, un clavier ou le système de fichiers par accessible de clefs pratiques de mémoire au bit de FAT 32. Raccordement d'Ethernet, sur les filets de câble ou sans fil, il a fait employant des protocoles standard TCP/IP, ftp ou EtherCAT ; grâce à la disponibilité des fonctions comme le serveur et le web server d'OPC le contrôleur peut des données d'échange et l'information avec toutes application et elle de Windows peut être dirigée de n'importe quel endroit dans le monde relié à l'Internet.
La possibilité pour contrôler l'axe jusqu'à 4 (3 interpolés) lié à la basse consommation et la disponibilité des fonctions pour exécuter le pointage astronomique permettent l'utilisation, sans compter que les usines biaxiales photovoltaïques habituelles, aussi aux usines solaires concentrées qui exigent la haute précision dans le cheminement.
Ce produit convient pour être grâce adaptée aux besoins du client à ses dimensions réduites, la basse consommation, au loin 7 " montrent, possibilité pour se relier aux filets ZigBee de radio, WI-Fi ou Bluetooth qui te permettent de réaliser les dispositifs portatifs pour s'appliquer dans les secteurs énergiques, électro médical, en traces la surveillance d'ordres de fabrication, par acquisition de données et de production.
|
|
Les automates programmables PSS de Pilz permettent de réaliser les solutions d'automatismes les plus diverses : de la surveillance des fonctions de sécurité jusqu'à la commande complète de machines, d'installations et de process.
Les automates modulaires PSS 3000 et PSS 3100 surveillent les fonctions de sécurité et prennent en charge parallèlement des tâches de commande standard :
- de manière centralisée - pour les machines individuelles indépendantes, ou
- de manière décentralisée - pour des installations en chaîne à des emplacements très éloignés.
Les interfaces de communication vers les bus de terrain, vers le bus de sécurité SafetyBUS p ainsi que vers Ethernet permettent une intégration rapide dans le déroulement de commande complet d'une installation.
|
|
|
La gamme System 200V de VIPA est composée d'API et de têtes de station pour bus de terrain compacts et modulaires pour réaliser des applications d'automatismes en architecture centralisée ou décentralisée. Associés avec l'offre très complète de modules ils répondront aux besoins des applications de taille moyenne.
|
|
Le FP2. Un API à la pointe de la technologie
- 1600 entrées / 1472 sorties transistor ou 400 sorties relais max.
- 184 entrées analogiques / 60 sorties analogiques max.
- Interfaces 39 x RS232C ou 38 x RS485/RS422 + 1 x RS232C max.
- Mémoire programme : 16 000 à 32 000 pas
- Mémoire données : 6k à 36k mots
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CANopen, DeviceNet
- Fonctions de gestion des axes
FP2SH : automate modulaire haute vitesse
- 1600 entrées / 1472 sorties transistor ou 400 sorties relais max.
- 184 entrées analogiques / 92 sorties analogiques max.
- Interfaces 39 x RS232C ou 38 x RS485/RS422 + 1 x RS232C max.
- Mémoire programme : 60 000 à 120 000 pas
- Mémoire données : 10k à 1000k mots
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CANopen, DeviceNet
- Fonctions de gestion des axes
|
|
|
|
|
|
FP-e
Ce nouvel API polyvalent dispose à la fois des performances d'un API FP0-C14C et d'un affichage à 2 lignes x 5 caractères lui permettant de gérer les messages et les données de la machine. Le FP-e a été spécialement développé pour les applications d'API dans lesquelles un affichage minimal d'informations est suffisant pour l'opérateur. Ce dernier peut ensuite sélectionner des actions au moyen des touches situées à l'avant du FP-e. Cet automate est disponible en plusieurs versions offrant différentes combinaisons avec une horloge calendaire, des thermocouples et une interface RS232C ou RS485.
Fonctionnalités :
- Affichage tricolore, 5 caractères sur 2 lignes
Il est possible d'afficher des lettres et des valeurs numériques, des
messages simples ainsi que des réglages de temporisateurs/compteurs et
des valeurs courantes.
- Compatible avec l'intelligence FP0 (équivalent au FP0-C14C)
Le logiciel de programmation et les câbles sont communs à tous les
automates FP. Ainsi, le FP-e peut utiliser les programmes créés pour
d'autres automates de la série FP.
FPWIN Pro et FPWIN GR disposent d'une boîte de dialogue permettant de
faciliter la configuration de l'écran du FP-e.
- Commutateur intégré
Les valeurs de consigne affichées peuvent être modifiées. Le commutateur
peut également être utilisé pour saisir des données.
- Type montage sur panneau
La façade de l'unité est étanche (conformément aux normes IP66 et CEI).
L'API peut être utilisé sur un équipement nécessitant un nettoyage
régulier, par exemple, les machines de transformation des aliments.
Profondeur de 70mm (panneau avant exclu).
|
|
|
|
|
|
Le centre programmable de sûreté de FPSC Fiessler est une sûreté électronique programmable pour la protection personnelle, c.-à-d. pour des fonctions de sûreté. Le FPSC est conforme aux exigences de sécurité les plus élevées :
- SK1 par la SK 4 selon en 954-1
- SIL 1 SIL traversant 3 selon le CEI 61508 d'en
- PL a à PL e selon le prEN 13849-1
La famille de produit FPSC fournit la flexibilité maximum dans sa structure de matériel et de logiciel. Les FPSC - La version d'ANNONCE offre la possibilité pour relier les modules décentralisés d'entrée-sortie par l'intermédiaire de l'autobus mis en application de sûreté. Ceci garantit une conception de système modulaire qui offre la flexibilité donc réduisant la configuration coûteuse et souvent raffinée de l'autobus de système sûr.
Les fonctions sécuritaires sont programmables par les modules de prémonter et examinés d'utilisation de logiciel. L'enchaînement
est fait par attribution simple d'entrée, c.-à-d. adresses de rendement. Des données intermédiaires sont stockées dans la mémoire temporaire. Il y a de divers modules de logiciel prêts à employer à votre disposition. Pour la communication avec une commande supérieure, c.-à-d. pour la commande d'ordre d'opération ou la commande de technologie, un interface série est donné. Le transfert des données pour visualiser aussi bien que le transfert des données machine-appropriées peut De réalisé par l'intermédiaire de cette interface.
Le mécanisme snap-on simple pour attacher les articles sur le rail DIN dans le coffret de commutateur réduit considérablement la dépense d'installation des articles de la famille de produit.
|
|
|
|
|
|
Système de sûreté
Avec la sûreté de C-DIAS, le système de contrôle de SIGMATEK est augmenté avec des fonctions de sûreté par une configuration décentralisée et la modularité de composant, systèmes actuels peut être facilement augmentée avec des fonctions de sûreté. La base des composants de sûreté de SIGMATEK sont des solutions de matériel qui se surveillent régulièrement pour détecter des erreurs possibles et pour mettre la machine dans un statut sûr au besoin. Le système entier répond aux normes du CEI 61508/SIL 3/Pl e.
Les composants de sûreté sont entièrement intégrés dans le système de contrôle. Avec la construction modulaire, des composants sûrs et non-Sûrs peuvent être combinés comme désirés. Les différents besoins pour différents types de machine peuvent donc être répondus. Le câblage est rigoureusement réduit en comparaison des systèmes de sûreté classiques.
Également pour la communication, aucun câblage additionnel n'est nécessaire. Pour les signaux sûrs et non-Sûrs, seulement un système d'autobus est employé : L'autobus Ethernet-basé et dur du temps réel VARAN. Pour la communication entre les composants de sûreté, on emploie le principe de « Noir-Canal » dans lequel l'autobus n'assume aucune tâche sûreté-appropriée mais servir de milieu d'échange de données seulement.
|
|
|
|
|
|
Le système de commande à programme enregistré modèle PLVC sert à commander des systèmes hydrauliques complexes. Il permet d'effectuer et d'enregistrer toute séquence avec caractéristiques de pression, de vitesse et d'accélération dans une plage prédéfinie. Tous les composants analogiques, numériques ainsi que ceux qui sont mis en réseau par un bus de données CAN (par exemple soupapes, capteurs de pression, leviers de commande) peuvent être commandés par câble ou par radio. Cette commande peut aussi être définie avec des amplis proportionnels en SPS.
Le système offre une grande flexibilité grâce:
* à sa modularité qui s'étend à des modules d'extension (module de base, module d'extension, visuel de diagnostic, relais puissance bus CAN)
* à une programmation flexible
* aux diverses interfaces (RS 232, bus de données CAN, bus de données Profi)
* au libre paramétrage de toutes les sorties
* au diagnostic à distance au moyen d'un modem et d'un portable
* aux composants logiciels fonctionnels (programmes enregistrés du système)
* au module de télépilotage radio.
Les applications sont nombreuses et très diversifiées.
|
|
|
|
|
|
A l'origine, la gamme ACS a été conçue pour la gestion des postes d'alimentation électriques des lignes ferroviaires.
Les nouvelles fonctions en préparation pour 2009 (Protocole DNP3, Sequence Of Events, Redondance) permettront aux ACS d'être utilisés dans tout poste de transformation électrique ou sous station.
La nouvelle génération d'ACS a une capacité d'adressage de 47 blocs.
Le packaging est au format rack 3U 19''
* La température de fonctionnement est étendue entre -25°C et +70°C
Deux blocs d'entrées sorties métiers spécifiques:
CPU :
- 3 ports RS232/RS485
- 1 port USB de maintenance mais la programmation s'effectue normalement par le port Ethernet.
1 port WorldFIP arbitre et/ou station
OU 1 port Ethernet Modbus/TCP maitre et esclave
OU 1 port Ethernet DNP3 esclave, (IEC61850 en préparation)
BLOCS d'ENTREES SORTIES
- Bloc d'entrées/sorties sécurisées :
8 sorties relais à commande redondée
8 entrées logiques
- Bloc de 16 entrées redondées
- Bloc de 20 sorties relais
Ces blocs peuvent être alimentés en 24VDC, 48VDC ou 120VDC (choix par câblage sur le bloc)
|
|
Système de contrôle distribué sur bus de terrain SigmaPAC
SigmaPAC est un nouveau système d'automation modulaire, évolutif, flexible dans ses fonctionnalités et la distribution sur site, économique par les réductions de coûts induites, un système puissant et innovant avec :
Une grande variété de modules d'E/S avec fonctionalités intégrées
La capacité à déporter des fonctions de régulation et de traitement logique
Des librairies personnalisées de modules de fonctions pour applications spécifiques
Interfaces pour les bus de terrain les plus usités (Modbus, CAN, Profibus, Ethernet, ...)
Montage sur rail DIN avec connecteurs amovibles rapides ou à vis
Possibilité de choix entre une solution centralisée ou distribuée sans modification de composants
|
|

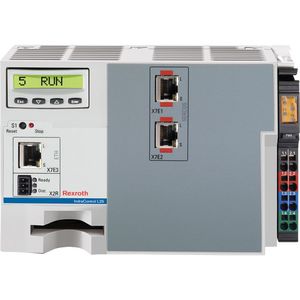

IndraLogic est la toute dernière génération de logiciel automate de Rexroth. Disponible en format rack ou sur PC. En format rack, la plate-forme hardware L40 IndraControl 256 E / 256 S est dotée d’un atelier logiciel commun à toute la gamme et de fonctionnalités de commande d’axe avancées. IndraControl et IndraLogic offrent ainsi aux utilisateurs la liberté et les fonctionnalités nécessaires à l’intégration de solutions complètes.
Pour citer quelques avantages :
-Le choix des langages de programmation (Ladder, Grafcet, liste, bloc de fonction, langage texte) en conformité avec la norme IEC 61131-3
-La bibliothèque de fonctions standardisée suivant PLCopen est intégrée à IndraLogic pour simplifier l’utilisation des fonctions d’entraînement dans les programmes API
Des équipements pour répondre à tous les besoins :
-Bus de terrain : PROFIBUS DP maître (Interbus, DeviceNet, ASI : en préparation)
-interface Ethernet / SERCOS
-Entrées / sorties déportées
-Gamme complète d’IHM
|
|
Norme du millénaire 3 - gamme « extensible » avec l'affichage
Solution extensible « à rendement élevé » avec l'affichage
Mémoire prolongée : 120 lignes dans la langue d'ÉCHELLE et jusqu'à 700 blocs « typiques » dans la langue de chasseur bombardier à double capacité
Affichage à cristaux liquides avec 4 lignes de 18 caractères et de contre-jour configurable
Arrangement sélectif de paramètre : Vous pouvez choisir les paramètres qui peuvent être ajustés sur le panneau avant
C.C des entrées analogiques 0-10 V ou 0-20 mA/Pt 100 avec des convertisseurs (voir la page 50)
S'ouvrir aux prolongements de communication de réseau de XN et aux prolongements numériques d'entrée-sortie ou d'analogue
|
|
|
Une conception intégrée ou modulaire, une méthodologie rigoureuse, des moyens humains et matériels performants et une prise en charge de l'intégralité de votre projet vous garantissent que nous vous proposerons l'automate programmable apte à couvrir l'étendue complète de vos besoins.
|
|
|
|
|
|
Contrôleur d'automation programmable - SEL-2411
Commander automatiquement les auxiliaires de station, les charges de hangar basées sur la tension ou la fréquence, les configurations de changement basées sur des conditions externes, et davantage. La logique puissante, l'entrée-sortie flexible, le traitement temps-déterministe, et la fiabilité élevée font au SEL-2411 une alternative attrayante à un PLC. Inclure les modules d'entrée de courant et de tension à C.A., et employer le reportage oscillographique intégré d'événement et les calculs triphasés de puissance. Employer SELOGIC pour placer les conditions de déclenchement. Baser le contrôle automatique sur des limites de vraie ou réactive puissance, ou envoyer les données de puissance à un système de DCS ou de SCADA d'usine. Sentir jusqu'à 32 pressions, les températures, les niveaux du fluide, ou d'autres valeurs de processus avec des cartes d'entrée analogique. Rapporter ces valeurs aux systèmes de SCADA ou de DCS, et les employer dans des équations locales de contrôle automatique. Stocker jusqu'à 512 rapports séquentiels d'enregistreur (SER) d'événements des transitions réelles ou calculées d'entrée numérique, temps-étiquetés à la milliseconde la plus proche. Envoyer les données de SER à un processeur de transmissions pour l'analyse fonctionnelle et le dépannage. Appliquer dans les environnements durs de sous-station ; le SEL-2411 résiste à la vibration, aux montées subites électriques, aux coupures rapides, et aux températures extrêmes. Comparer notre conformité supérieure de spécifications et garantie de dix ans et mondiale.
|
|
|
|
|
|
|
Les machines ont besoin des systèmes de contrôle avec le même niveau de la gestion de réseau de sophistication, de flexibilité et de fieldbus de grandes usines. Les systèmes ont besoin de dispositifs compacts capables incorporer des fonctions telles que l'algorithme de PID, virgule flottante, ordonnançant des fonctions d'un PLC et la flexibilité d'un PC. C'est maintenant possible sans coûts excessifs de revêtement et sans utiliser l'équipement encombrant. Ce dispositif s'est nommé un PAC. Le « microPAC du sigma » de l'Ascon, est un petit mais puissant PAC classé pour couvrir les demandes pour des industries telles que la nourriture et la boisson, le plastique et le caoutchouc, les produits chimiques et la pharmacie et de machines telles que des chaudières, fours, fours, réfrigérateurs, autoclaves, extrudeuses en plastique, chambres froides. Avec l'unité de base du microPAC de sigma il est possible de commander un processus avec : huit variables analogiques de tout type du capteur ou de sonde directement reliée comme entrées ; quatre sorties analogiques pour commander des soupapes de commande ou des contrôleurs de puissance ; huit entrées numériques et huit sorties numériques pour contrôler des couplages, des ordres et des commandes aux pompes, robinets d'isolement. Les unités d'expansion pour 32 DI + 32 adaptent des applications exigeant le ordonnancement des signaux discrets. Les 5 langages de programmation sont conformes au CEI 61131-3 et sont facilités par les bibliothèques de l'Ascon avec un grand choix des blocs de fonction. Le processeur est 32 bit, mémoire Flash est 4Mbyte (2Mbyte pour la programmation), RAM est 16Mb, le Kb 128 rétentif. La connectivité est par un RS 232/485 avec Modbus master/slave RTU ou ASCII, un RS 485 avec Modbus master/slave RTU et un port d'Ethernet avec le TCP/IP de Modbus. Les avantages incluent pouvoir répondre à des exigences que PLCs exigent des composants supplémentaires de faire, réduisent les dimensions de panneau, le matériel inférieur et le coût de développement
|
|
|
|
|
|
API-Puissance pour un encombrement réduit
La gamme FX est composée de quatre séries de produit indépendantes mais entièrement compatibles:
FX3U
• Investissement sûr
• Construction sur mesure
• Régulation de positionnement performante
• Mise en service rapide
• Automation intégrée
• Excellent rapport qualité-prix
• 16 à 384 entrées/sorties
FX3G
• 16 à 256 entrées et sorties
• Vitesse de traitement élevée
• Capacité de programme importante
• Huit modules de l'offre importante de modules intelligents
• Possibilités de raccordement à des réseaux ouverts
• Programmation conviviale
• E/S numériques intégrées
FX1N
• 14 à 132 entrées et sorties
• Vitesse de traitement élevée
• Capacité de programme importante
• Régulation de positionnement intégrée
• Offre étendue de modules intelligents
• Régulation PID intégrée
• Possibilité de raccordement à des réseaux ouverts
• Programmation conviviale
• Traitement de valeurs analogiques
FX1S
• 10 à 34 entrées et sorties
• Vitesse de traitement élevée
• Grande capacité de programme
• Régulation de positionnement intégrée
• Options pour communication série
• Traitement de valeurs analogiques
• Programmation conviviale
• Extensible avec adaptateur ou modules d'affichage
|
|
Modèles bas avec l'entrée-sortie 10 à 14, extensible à 256
Moitié de la taille de la plupart de PLCs
1, 4, 8, 16 et instructions à 32 bits
Rail DIN montable, aucun support requis
Affichage intégré d'affichage à cristaux liquides d'intégrale
Accès de réseau à niveau élevé - Modbus TCP, DeviceNet et Profibus
Modules embrochables pour l'entrée-sortie, les thermocouples et le Pt100 analogues RTDs
|
|
|
|
voir les résultats de la rubrique suivante :
